Глава 33 DHCP
Руководство пользователя GS-4012F/4024
292

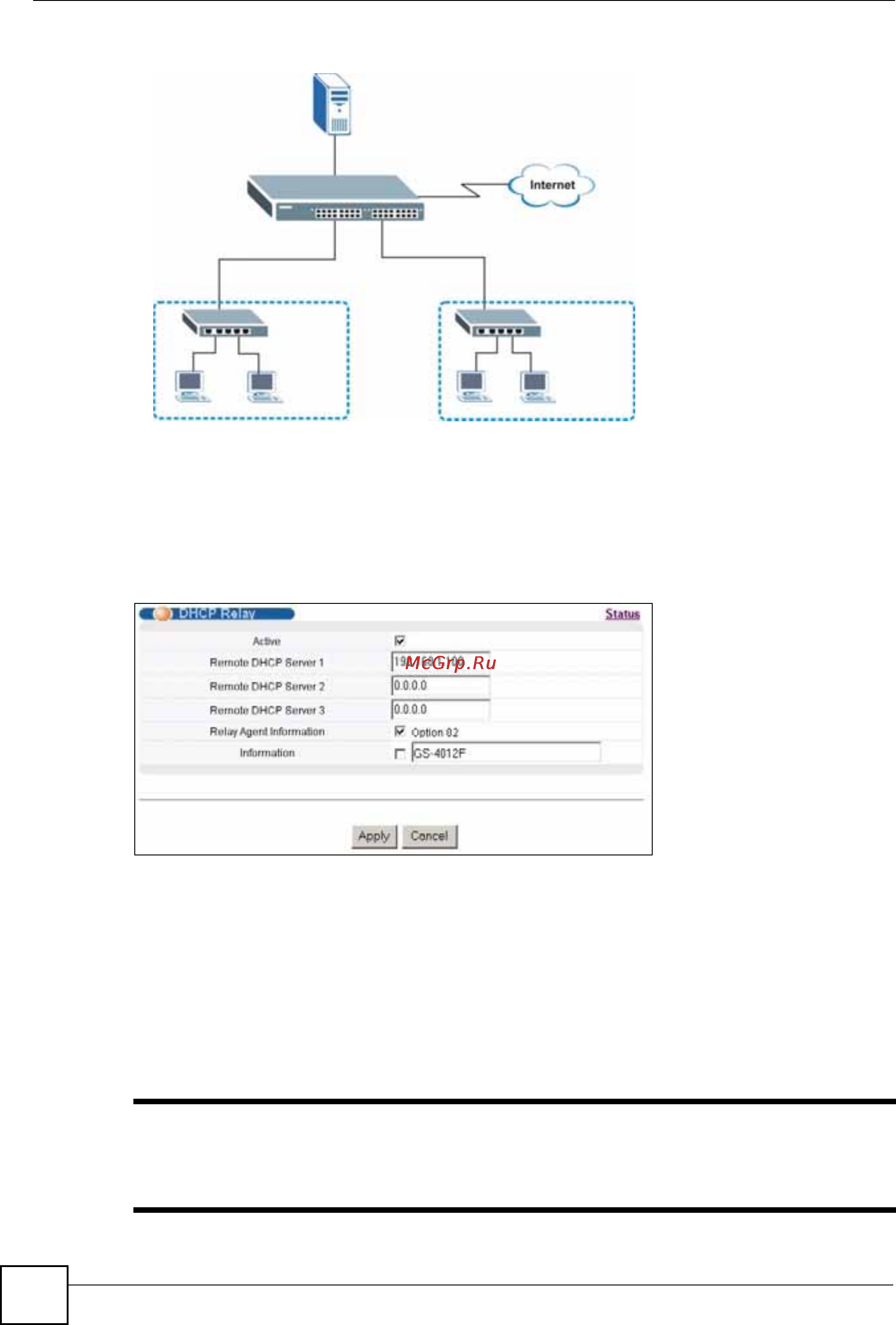

Рисунок 147 Пример сети с глобальной ретрансляцией DHCP
На экране DHCP Relay выполняются следующие настройки. Необходимо обязательно
установить переключатель Option 82, чтобы коммутатор отправлял на сервер DHCP
дополнительную информацию (в частности, идентификатор VLAN ID) вместе с
запросами DHCP. В этом случае сервер DHCP сможет назначать нужные IP-адреса в
зависимости от идентификатора VLAN ID.
Рисунок 148 Пример настройки глобальной ретрансляции DHCP
33.5 Настройка DHCP для конкретных VLAN
На данном экране можно настроить параметры DHCP для конкретных виртуальных
локальных сетей VLAN, к которым относятся клиенты DHCP.Чтобы отобразить
показанный ниже экран, выберите в навигационной панели IP Application > DHCP и
нажмите на ссылке VLAN на появившемся экране DHCP Status.
" Для каждой сети VLAN, для которой требуется ввести настройки DHCP на
коммутаторе, необходимо настроить собственный IP-адрес управления.
О том, как это сделать, можно узнать в разд.7.6 на стр.86.
VLAN1
VLAN2
192.168.1.100
Сервер DHCP:
