Глава 35 Обслуживание
Руководство пользователя GS-4012F/4024
312

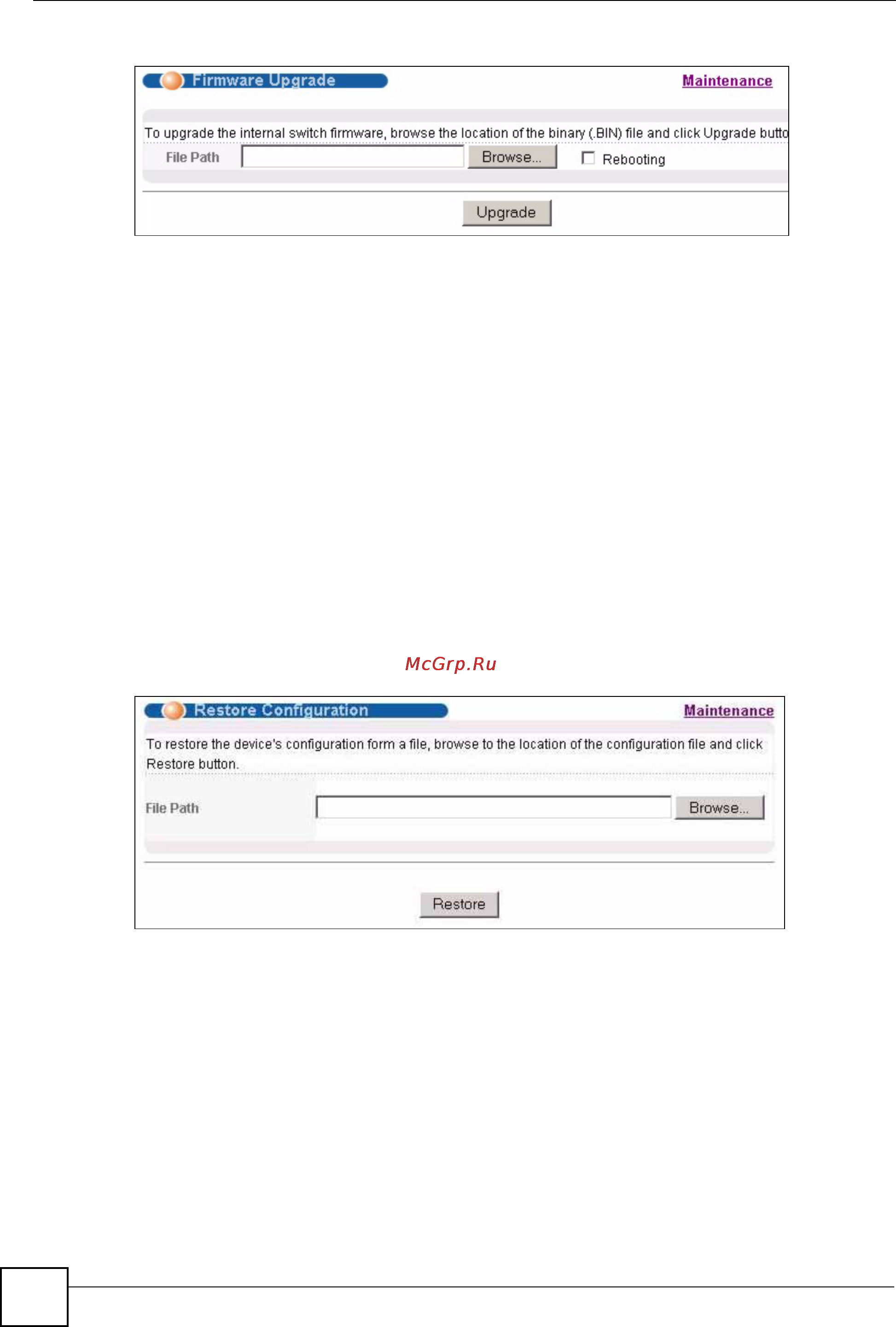

Рисунок 170 Экран Firmware Upgrade
Введите путь и имя файла встроенного программного обеспечения, который
необходимо загрузить в коммутатор, в текстовом поле File Path, или нажмите Browse,
чтобы найти его вручную. Устан овите переключатель Rebooting, если необходимо
перезагрузить коммутатор и применить новое встроенное программное обеспечение
немедленно. (Обновления встроенного программного обеспечения применяются только
после перезагрузки). Нажмите Upgrade, чтобы загрузить новое
встроенное
программное обеспечение.
После завершения процесса загрузки встроенного программного обеспечения откройте
экран System Info, чтобы проверить текущий номер версии встроенного программного
обеспечения.
35.6 Восстановление файла конфигурации
Экран Restore Configuration позволяет восстановить ранее сохраненные настройки с
компьютера на коммутатор.
Рисунок 171 Экран Restore Configuration
Введите путь и имя файла конфигурации, который необходимо восстановить, в
текстовом поле File Path, или нажмите Browse, чтобы открыть экран Choose File и
найти его вручную. После ввода пути к файлу нажмите Restore. Файл конфигурации в
коммутаторе имеет имя «config», поэтому файл резервной копии конфигурации при
восстановлении будет автоматически переименован.
35.7 Резервное копирование файла конфигурации
Функция резервного копирования конфигурации коммутатора позволяет создавать
различные «снимки» конфигурации устройства, которые потом можно загрузить.
