Глава 7 Основные настройки
Руководство пользователя GS-4012F/4024
82

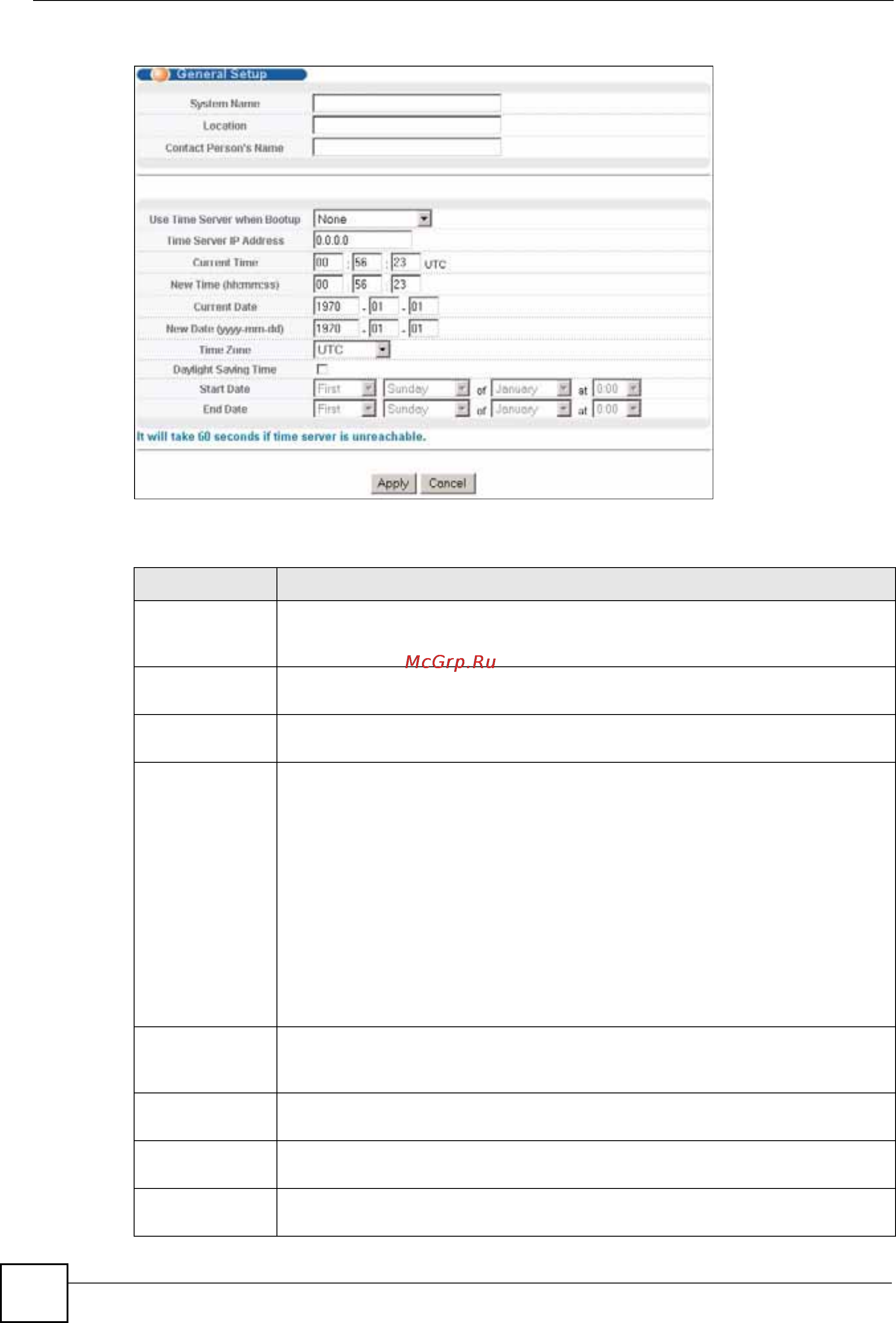

Рисунок 29 Экран Basic Setting > General Setup
Поля экрана описаны в следующей таблице.
Таблица 9 Экран Basic Setting > General Setup
ПОЛЕ ОПИСАНИЕ
System Name Выберите имя-описание, с помощью которого можно будет
идентифицировать коммутатор. Максимальная длина имени – 64 печатных
символа; пробелы допускаются.
Location Введите адрес географического местоположения коммутатора. В поле можно
ввести до 32 печатных символов ASCII; пробелы допускаются.
Contact Person's
Name
Введите имя ответственного лица для данного коммутатора. В поле можно
ввести до 32 печатных символов ASCII; пробелы допускаются.
Use Time Server
when Bootup
Укажите протокол службы времени, используемый вашим сервером времени.
Не все серверы времени поддерживают все протоколы, поэтому нужный
протокол, возможно, придется подбирать методом проб и ошибок. Основные
различия между ними заключаются в формате времени.
При выборе формата Daytime (RFC 867) коммутатор отображает день, месяц,
год и время без учета поправки для часового пояса. При
использовании этого
формата рекомендуется использовать сервер времени, находящийся в
вашем географическом часовом поясе.
Формат Time (RFC-868) представляет собой 4-байтное целое,
соответствующее общему количеству секунд с 0:0:0 1970/1/1.
Формат NTP (RFC-1305) аналогичен формату Time (RFC-868).
По умолчанию установлено значение None. Время вводится вручную. Каждый
раз при включении коммутатора время и дата сбрасываются на 0:0 1970-1-1.
Time Server IP
Address
Введите IP-адрес сервера времени
. Данный коммутатор будет искать сервер
времени не более 60 секунд. При выборе недоступного сервера времени этот
экран будет заблокирован на 60 секунд. Подождите.
Current Time В этом поле отображается время, соответствующее моменту открытия этого
меню (или его обновления).
New Time
(hh:min:ss)
Введите новое время в формате «часы, минуты, секунды». После нажатия на
Apply в поле Current Time
появится новое время.
Current Date В этом поле отображается дата, соответствующая моменту открытия этого
меню.
