Глава 36 Контроль доступа
Руководство пользователя GS-4012F/4024
334
Поля экрана описаны в следующей таблице.
36.10 Удаленное управление
Находясь на экране Access Control, перейдите на экран Remote Management,
показанный ниже.
Имеется возможность определить группу из одного или нескольких «доверенных
компьютеров», с которых администратор может использовать службы управления
коммутатором. Для возврата к экрану Access Control нажмите Access Control.

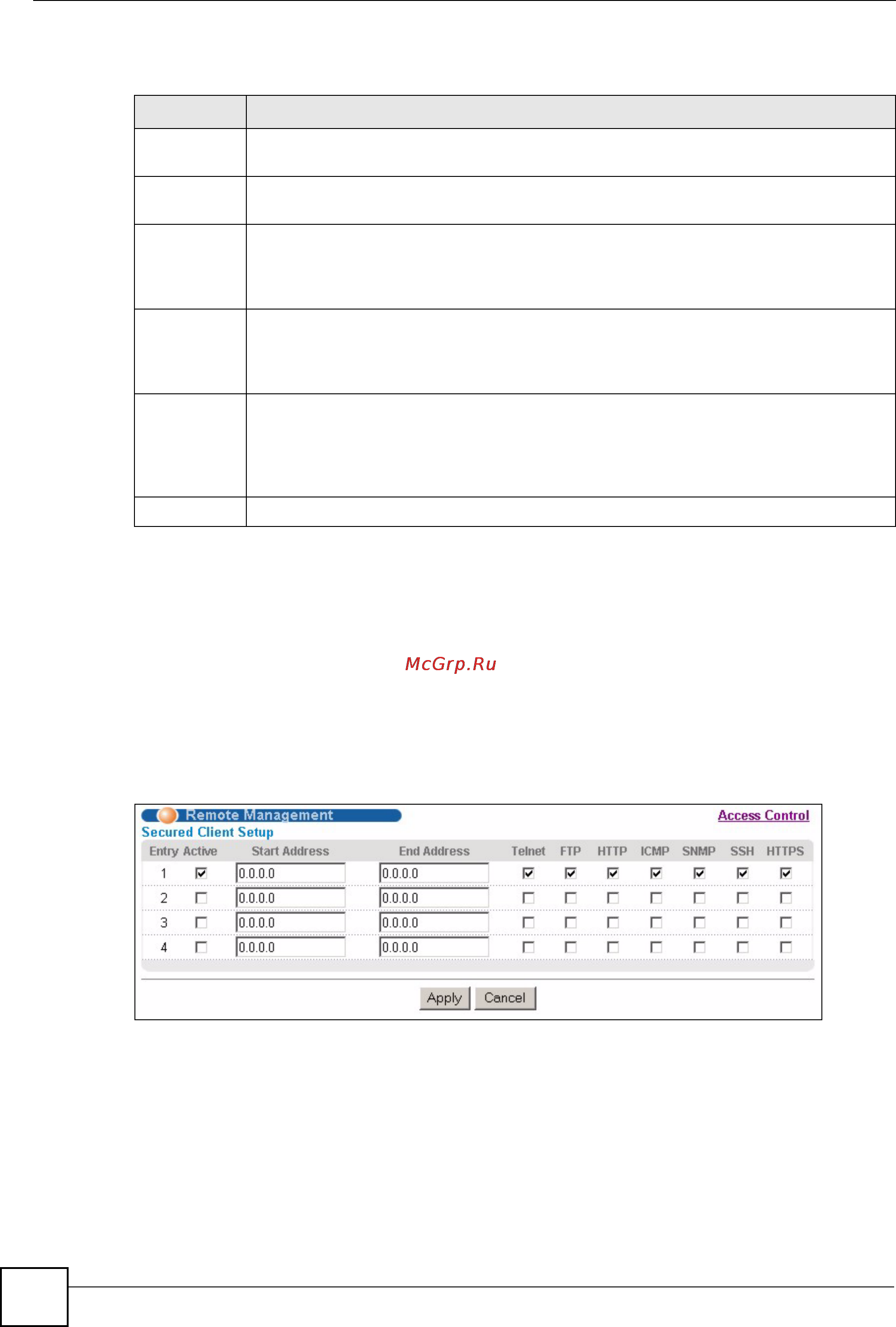

Рисунок 186 Экран Access Control: Remote Management
Таблица 121 Экран Access Control: Service Access Control
ПОЛЕ ОПИСАНИЕ
Services В этом столбце перечислены службы, с помощью которых можно получить доступ
к коммутатору.
Active Установите этот переключатель, чтобы разрешить соответствующей службе
получать доступ к коммутатору.
Service Port Номер порта службы по умолчанию для Telnet, SSH, FTP, HTTP или HTTPS;
можно изменить посредством ввода нового номера порта в поле Server Port. В
случае изменения номера порта по умолчанию не забудьте сообщить новый
номер пользователям, которым может понадобиться эта служба.
Timeout Укажите время простоя сессии управления (через Web-конфигуратор), по
истечении которого сессия будет прекращена по тайм-ауту. После тайм-аута
необходимо будет заново ввести имя пользователя и пароль. Слишком большое
значение Timeout создает угрозу безопасности.
Apply Нажмите Apply, чтобы сохранить изменения в
оперативной памяти коммутатора.
Эти настройки будут утеряны в случае выключения коммутатора или перебоя в
подаче питания, поэтому по завершении настройки необходимо нажать на ссылке
Save в верхней навигационной панели для сохранения изменений в
энергонезависимой памяти.
Cancel Нажмите Cancel, чтобы начать настройку на этом экране заново.
