Глава 9 Настройка пересылки на основе статических MAC-адресов
Руководство пользователя GS-4012F/4024
112

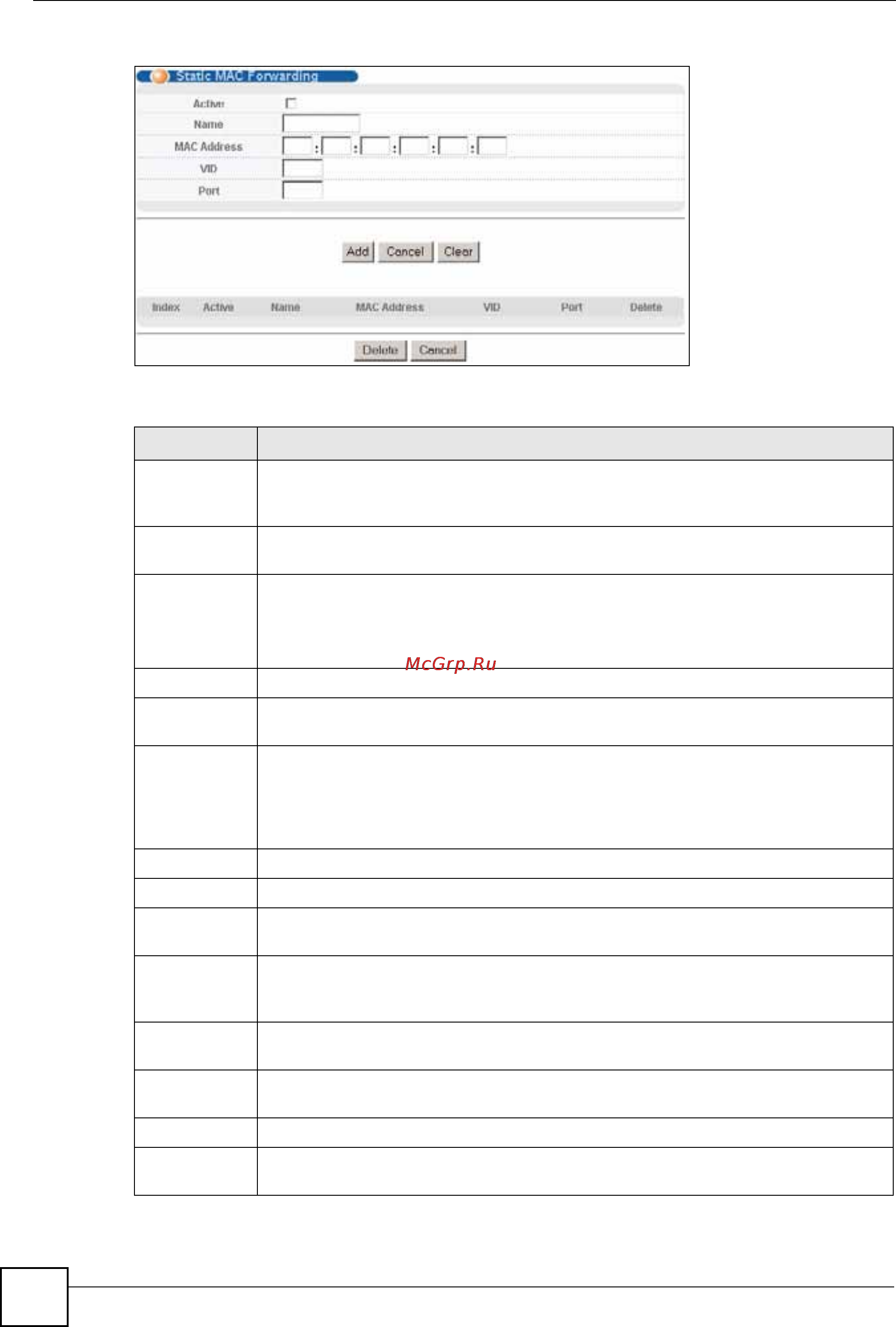

Рисунок 43 Экран Advanced Application > Static MAC Forwarding
Поля экрана описаны в следующей таблице.
Таблица 20 Экран Advanced Application > Static MAC Forwarding
ПОЛЕ ОПИСАНИЕ
Active Установите этот переключатель, чтобы включить правило. Правило можно
временно отключить, не удаляя его, если снять выделение с этого
переключателя.
Name Введите имя-описание, по которому можно будет идентифицировать это
правило пересылки на основе статических MAC-адресов.
MAC Address Введите MAC-адрес в соответствующем формате, то есть шесть пар
шестнадцатеричных чисел.
Примечание: Статические MAC-адреса не имеют срока действия.
VID Введите идентификационный номер VLAN.
Port Введите номер порта, на который будет направляться трафик для MAC-адреса,
введенного в предыдущем поле.
Add Нажмите Add, чтобы сохранить правило в оперативной памяти коммутатора.
Это правило будет утеряно в случае выключения коммутатора или перебоя в
подаче питания, поэтому по завершении настройки необходимо нажать на
ссылке Save в
верхней навигационной панели для сохранения изменений в
энергонезависимой памяти.
Cancel Нажмите Cancel, чтобы вернуться к сохраненным значениям полей.
Clear Нажмите Clear, чтобы начать настройку на этом экране заново.
Index Нажмите на порядковый номер, чтобы изменить правило пересылки на основе
статических MAC-адресов для данного порта.
Active В этом поле указано, активно данное правило пересылки
на основе статических
MAC-адресов (Yes) или нет (No). Правило можно временно отключить, не
удаляя его.
Name Введите имя-описание, по которому можно будет идентифицировать это
правило пересылки на основе статических MAC-адресов.
MAC Address В этом поле отображается MAC-адрес, а также идентификационный номер
VLAN, к которой принадлежит MAC-адрес.
VID В этом поле отображается идентификационный
номер группы VLAN.
Port В этом поле отображается порт, на который будет направляться трафик для
MAC-адреса, указанного в соседнем поле.
