Руководство пользователя GS-4012F/4024
337
ГЛАВА 37
Диагностика
В данной главе описан экран диагностики Diagnostic.
37.1 Экран Diagnostic
Чтобы отобразить показанный ниже экран, выберите в навигационной панели
Management, Diagnostic. На этом экране можно проверять системные журналы,
пинговать IP-адреса и тестировать порты.

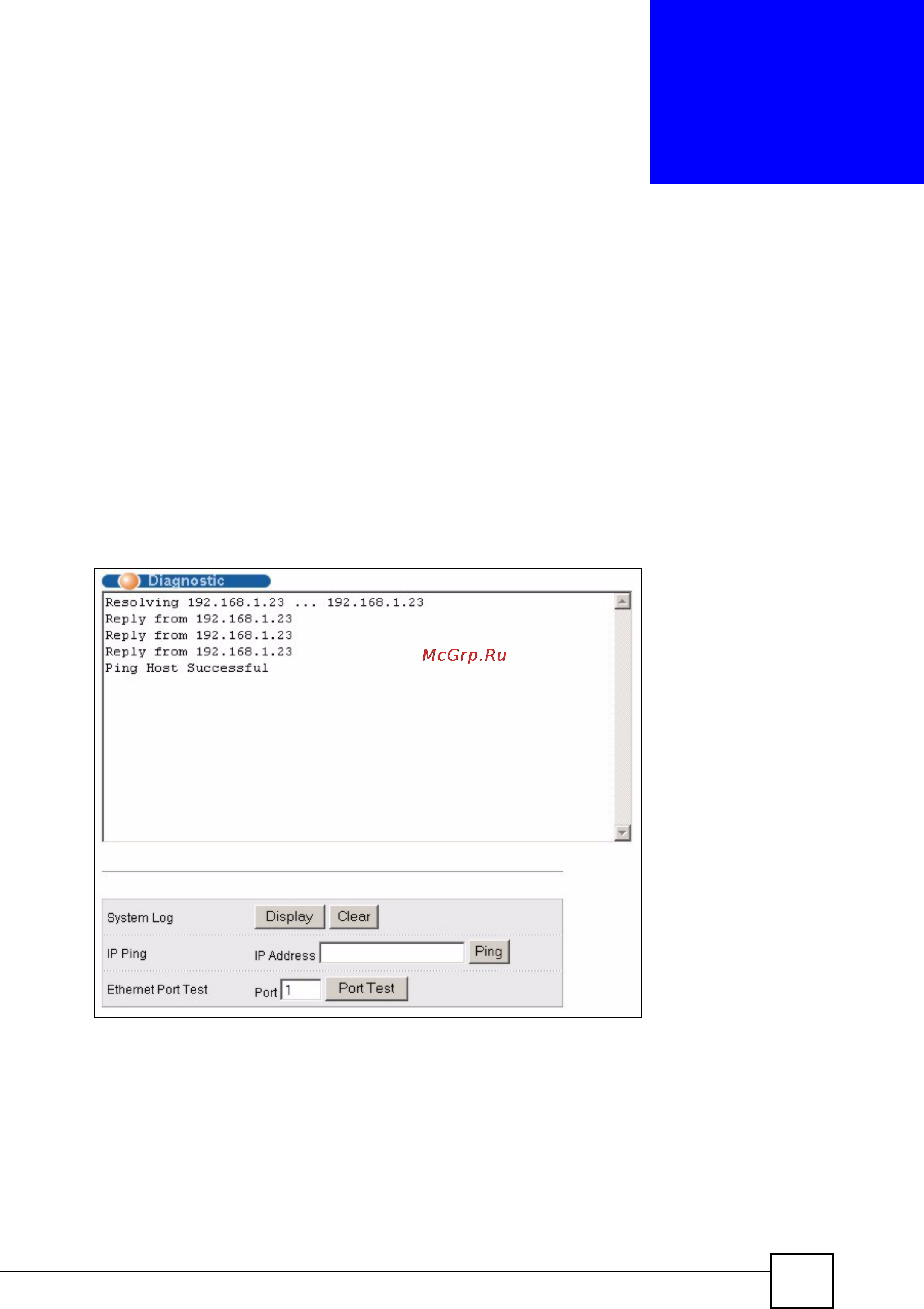

Рисунок 187 Экран Diagnostic
