Глава 7 Основные настройки
Руководство пользователя GS-4012F/4024
89
7.7 Настройки портов
Данный экран используется для настройки портов коммутатора. Чтобы открыть экран
настроек, выберите в навигационной панели Basic Setting и затем Port Setup.

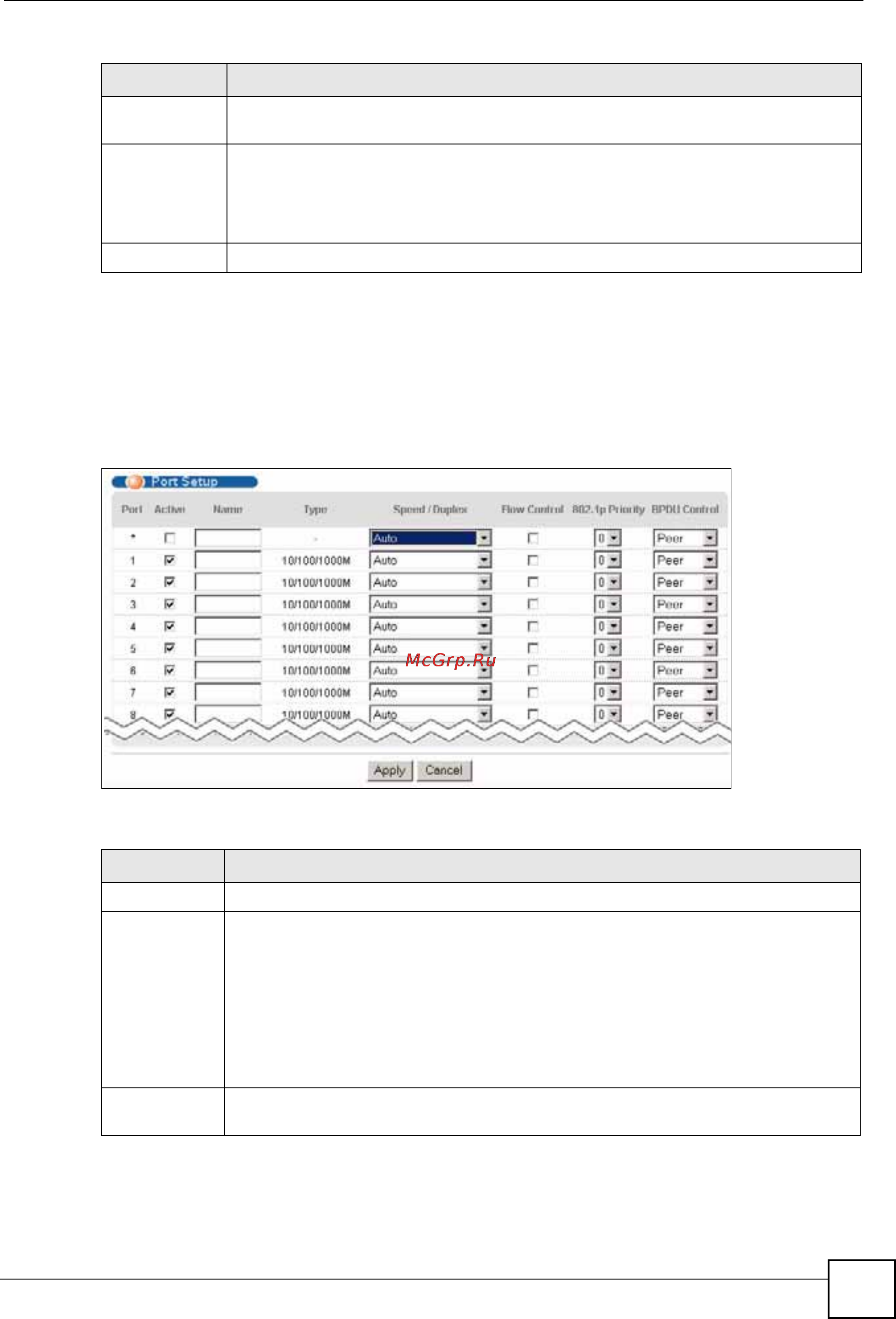

Рисунок 32 Экран Basic Setting > Port Setup
Поля экрана описаны в следующей таблице.
VID В этом поле отображается идентификационный номер VLAN IP-домена
коммутатора.
Delete Нажмите Delete, чтобы удалить выбранную запись из итоговой таблицы.
Примечание: При удалении всех IP-подсетей доступ к
коммутатору будет заблокирован.
Cancel Нажмите Cancel, чтобы снять выделение с переключателей Delete.
Таблица 11 Экран Basic Setting > IP Setup (продолжение)
ПОЛЕ ОПИСАНИЕ
Таблица 12 Экран Basic Setting > Port Setup
ПОЛЕ ОПИСАНИЕ
Port Порядковый номер порта.
* Настройки в этой строке применяются ко всем портам.
Эту строку необходимо использовать лишь в том случае, если настройки всех
портов должны быть одинаковыми. С помощью этой строки можно сначала
назначить общие для всех портов настройки, а затем внести необходимые
изменения на уровне отдельного порта.
Примечание: Изменения в данной строке сразу же копируются на
все порты.
Active Установите этот переключатель, чтобы включить порт. По умолчанию все порты
включены. Передача данных происходит только через включенные порты.
