Глава 32 Дифференцированное обслуживание
Руководство пользователя GS-4012F/4024
286
32.4.1 Настройка DSCP
Чтобы изменить отображение маркеров DSCP на приоритеты IEEE 802.1p, выберите
DSCP Setting на экране DiffServ. Появится экран, показанный ниже.

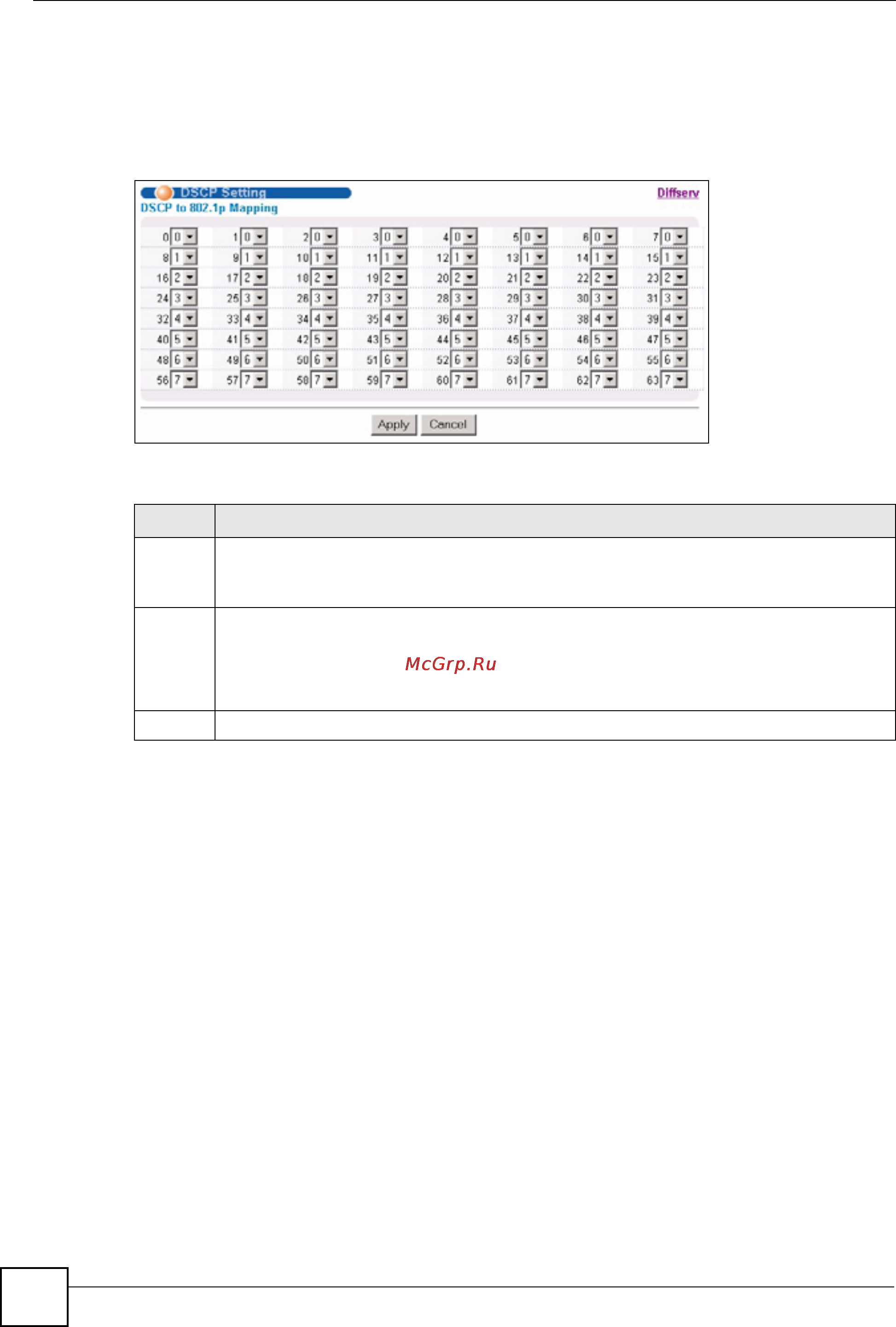

Рисунок 143 Экран IP Application > DiffServ > DSCP Setting
Поля экрана описаны в следующей таблице.
Таблица 99 Экран IP Application > DiffServ > DSCP Setting
ПОЛЕ ОПИСАНИЕ
0 … 63 Идентификационные номера классификации DSCP.
Чтобы определить отображение на приоритет IEEE 802.1p, выберите уровень
приоритета в ниспадающем списке.
Apply Нажмите Apply, чтобы сохранить изменения в оперативной памяти коммутатора. Эти
настройки будут утеряны в случае выключения коммутатора или перебоя в подаче
питания, поэтому по завершении настройки необходимо нажать на ссылке Save в
верхней навигационной панели
для сохранения изменений в энергонезависимой
памяти.
Cancel Нажмите Cancel, чтобы начать настройку на этом экране заново.
