Руководство пользователя GS-4012F/4024
251
ГЛАВА 26
Статические маршруты
В данной главе описана настройка статических маршрутов.
26.1 Настройка статических маршрутов
Статические маршруты указывают коммутатору, куда следует направлять IP-трафик при
ручной настройке параметров протокола TCP/IP.
Чтобы отобразить показанный ниже экран, выберите в навигационной панели IP
Application, Static Routing.

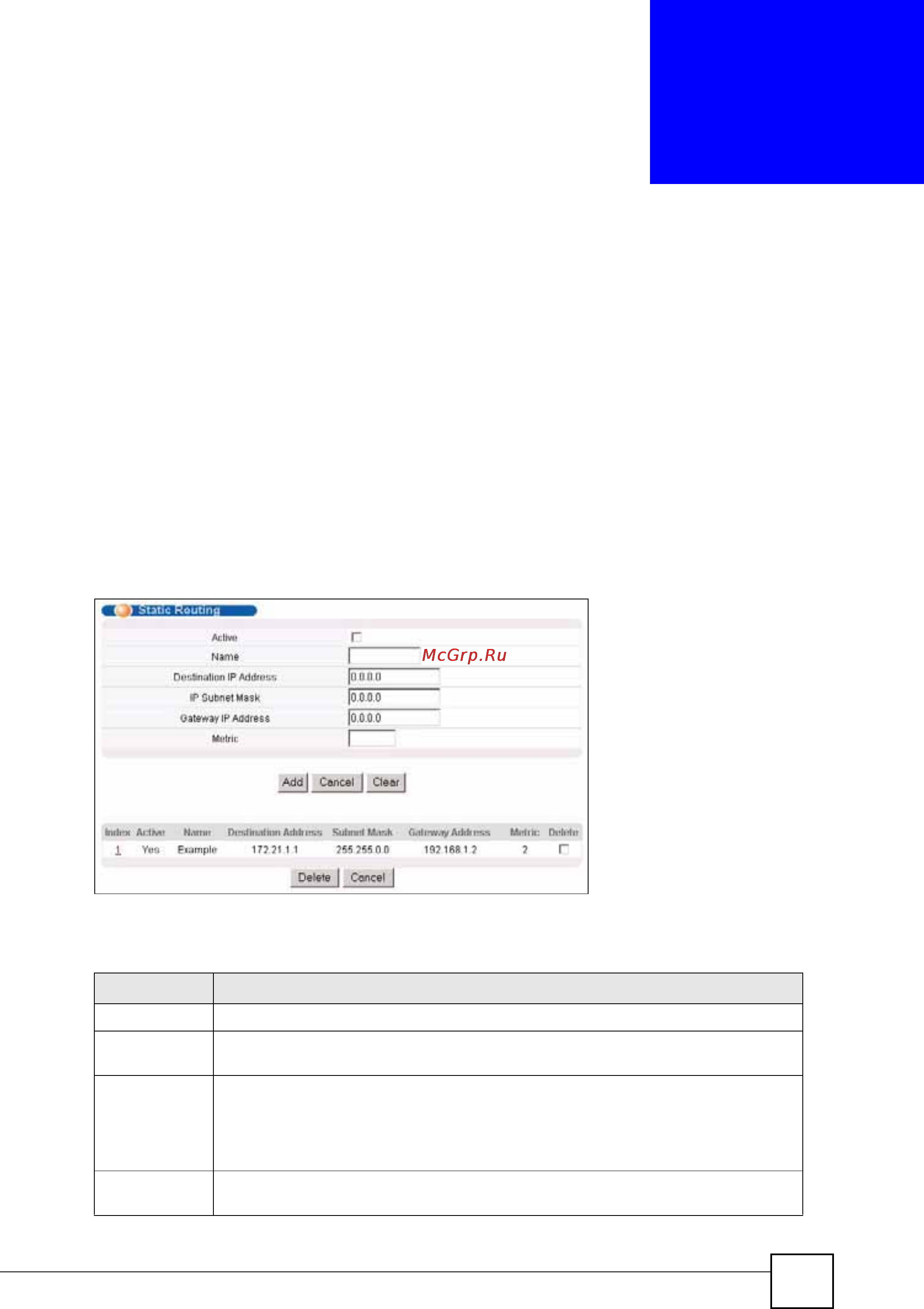

Рисунок 117 Экран Static Routing
Поля экрана, используемые для создания статического маршрута, описаны в следующей
таблице.
Таблица 81 Экран Static Routing
ПОЛЕ ОПИСАНИЕ
Active В этом поле можно активировать/деактивировать данный статический маршрут.
Name Введите имя-описание (до 32 отображаемых ASCII-символов), по которому
можно идентифицировать этот маршрут.
Destination IP
Address
Сетевой IP-адрес конечного пункта назначения. Маршрутизация всегда
основывается на номере сети. Если нужно указать маршрут к конкретному
хосту, в поле ввода маски подсети необходимо ввести маску 255.255.255.255, и
тогда в качестве номера сети можно использовать идентификатор требуемого
хоста.
IP Subnet
Mask
Введите маску подсети для данного направления.
