Глава 36 Контроль доступа
Руководство пользователя GS-4012F/4024
333

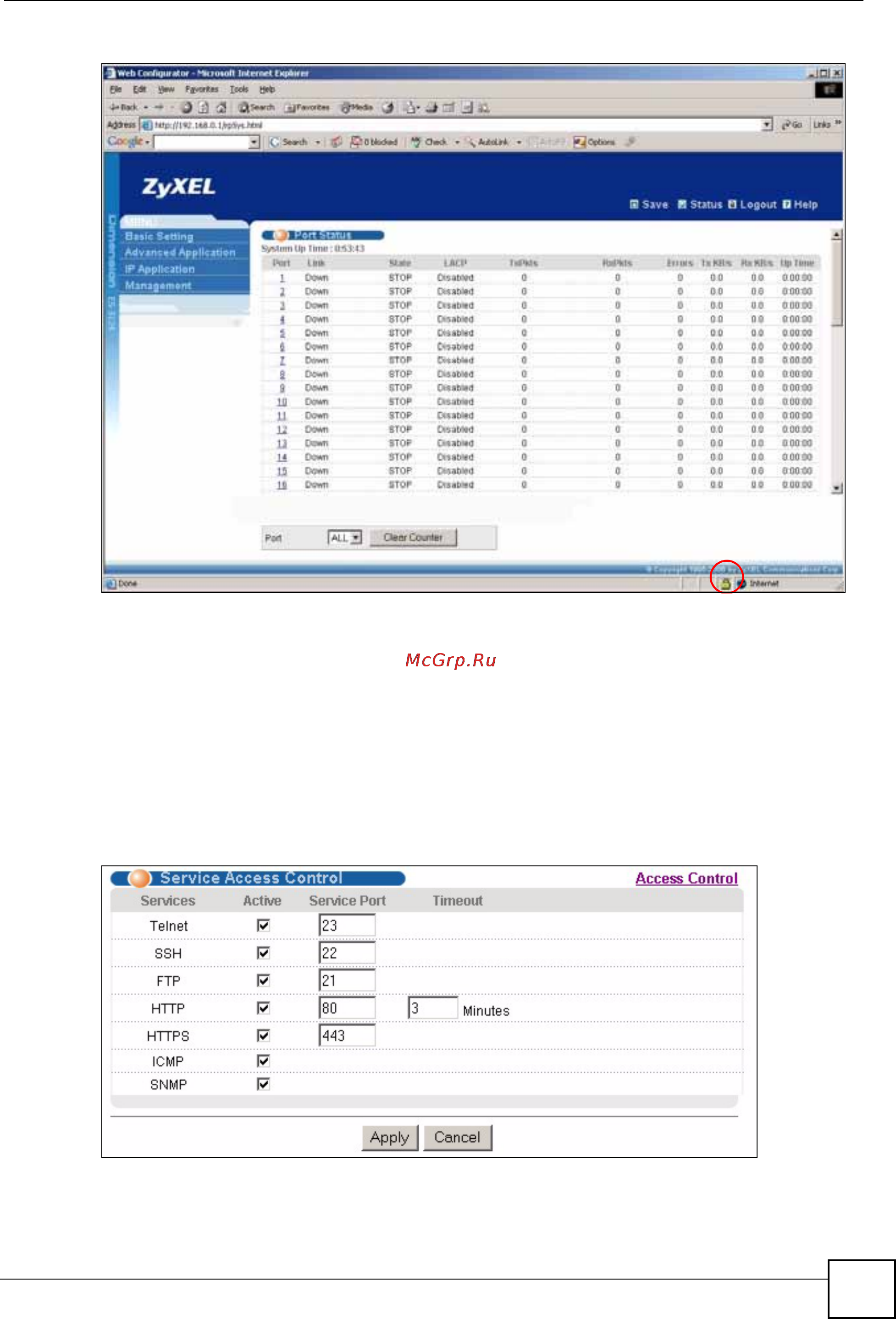

Рисунок 184 Пример: значок замка для защищенного соединения
36.9 Контроль доступа к портам служб
Контроль доступа к службам позволяет определить, каким службам разрешен доступ к
коммутатору. Также имеется возможность изменить номер порта службы по умолчанию
и настроить «доверенные компьютеры» для каждой службы на экране Remote
Management (будет рассмотрен ниже). Для возврата к основному экрану Access Control
нажмите Access Control.
Рисунок 185 Экран Access Control: Service Access Control
