Глава 16 Аутентификация портов
Руководство пользователя GS-4012F/4024
158

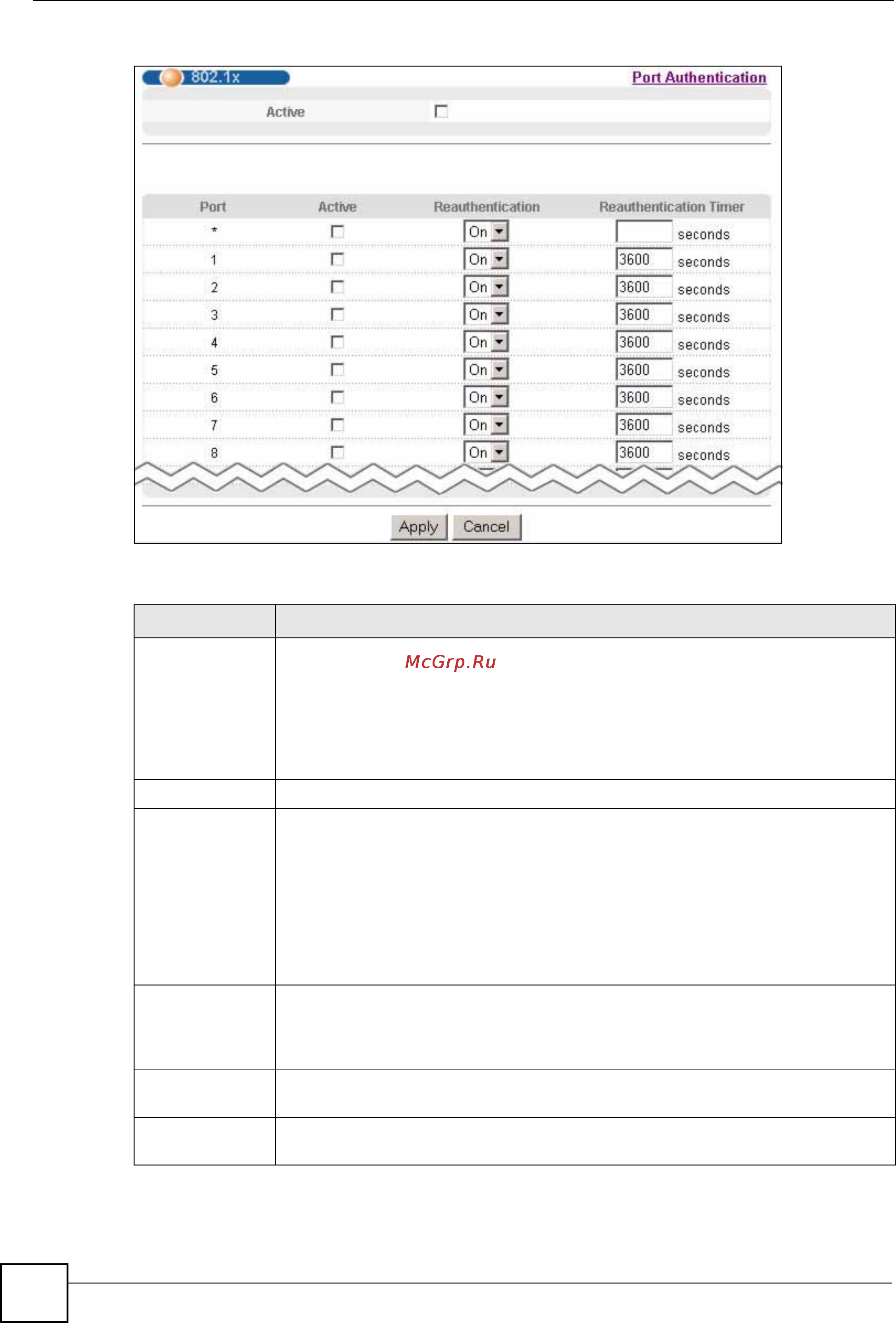

Рисунок 69 Экран Advanced Application > Port Authentication > 802.1x
Поля экрана описаны в следующей таблице.
Таблица 39 Экран Advanced Application > Port Authentication > 802.1x
ПОЛЕ ОПИСАНИЕ
Active Установите этот переключатель, чтобы разрешить аутентификацию по
стандарту 802.1x на коммутаторе.
Примечание: Прежде чем приступать к настройке службы
аутентификации по стандарту 802.1x на каждом порту,
необходимо включить ее на коммутаторе.
Port В этом поле отображается номер порта.
* Настройки в этой строке применяются ко всем портам.
Эту строку необходимо использовать лишь в том случае, если настройки всех
портов должны быть одинаковыми. С помощью этой строки можно сначала
назначить общие для всех портов настройки, а затем внести необходимые
изменения на уровне отдельного порта
.
Примечание: Изменения в данной строке сразу же копируются
на все порты.
Active Установите этот переключатель, чтобы разрешить аутентификацию по
стандарту 802.1x на этом порту. Прежде чем активировать аутентификацию
по стандарту 802.1x на каждом порту, необходимо включить ее на
коммутаторе.
Reauthentication Укажите, требуется ли пользователю периодически вводить заново свое
пользовательское имя и пароль, чтобы оставаться подключенным к порту.
Reauthentication
Timer
Укажите, как часто клиенту требуется вводить заново
свое имя пользователя и
пароль, чтобы оставаться подключенным к порту.
