Глава 34 VRRP
Руководство пользователя GS-4012F/4024
306

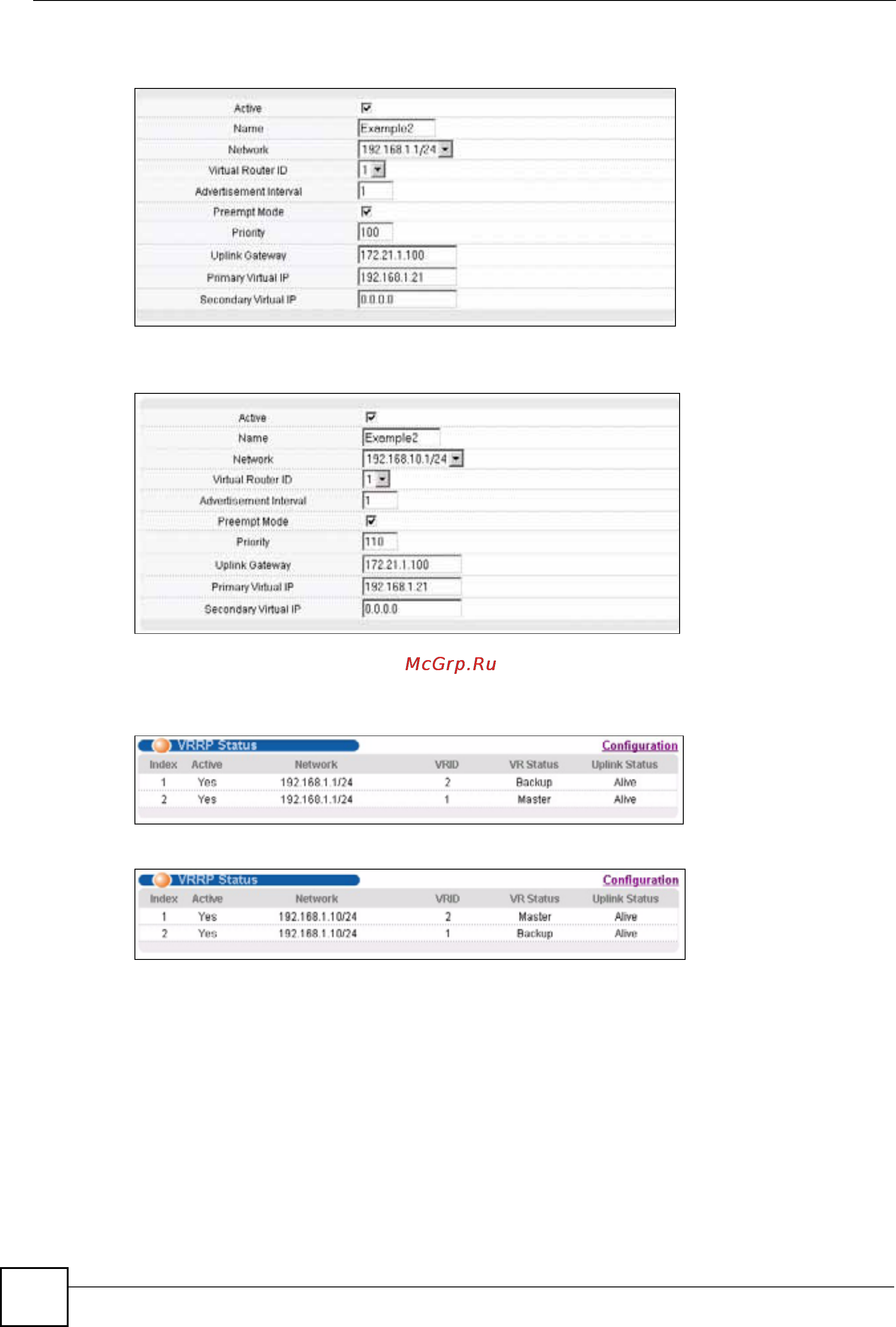

Рисунок 163 Пример настройки VRRP 2: значения параметров VRRP для VR2 на
коммутаторе A
Рисунок 164 Пример настройки VRRP 2: значения параметров VRRP для VR2 на
коммутаторе B
После настройки и сохранения конфигураций VRRP экраны VRRP Status коммутаторов
будут выглядеть следующим образом.
Рисунок 165 Пример настройки VRRP 2: состояние VRRP на коммутаторе A
Рисунок 166 Пример настройки VRRP 2: состояние VRRP на коммутаторе B
