Глава 7 Основные настройки
Руководство пользователя GS-4012F/4024
85

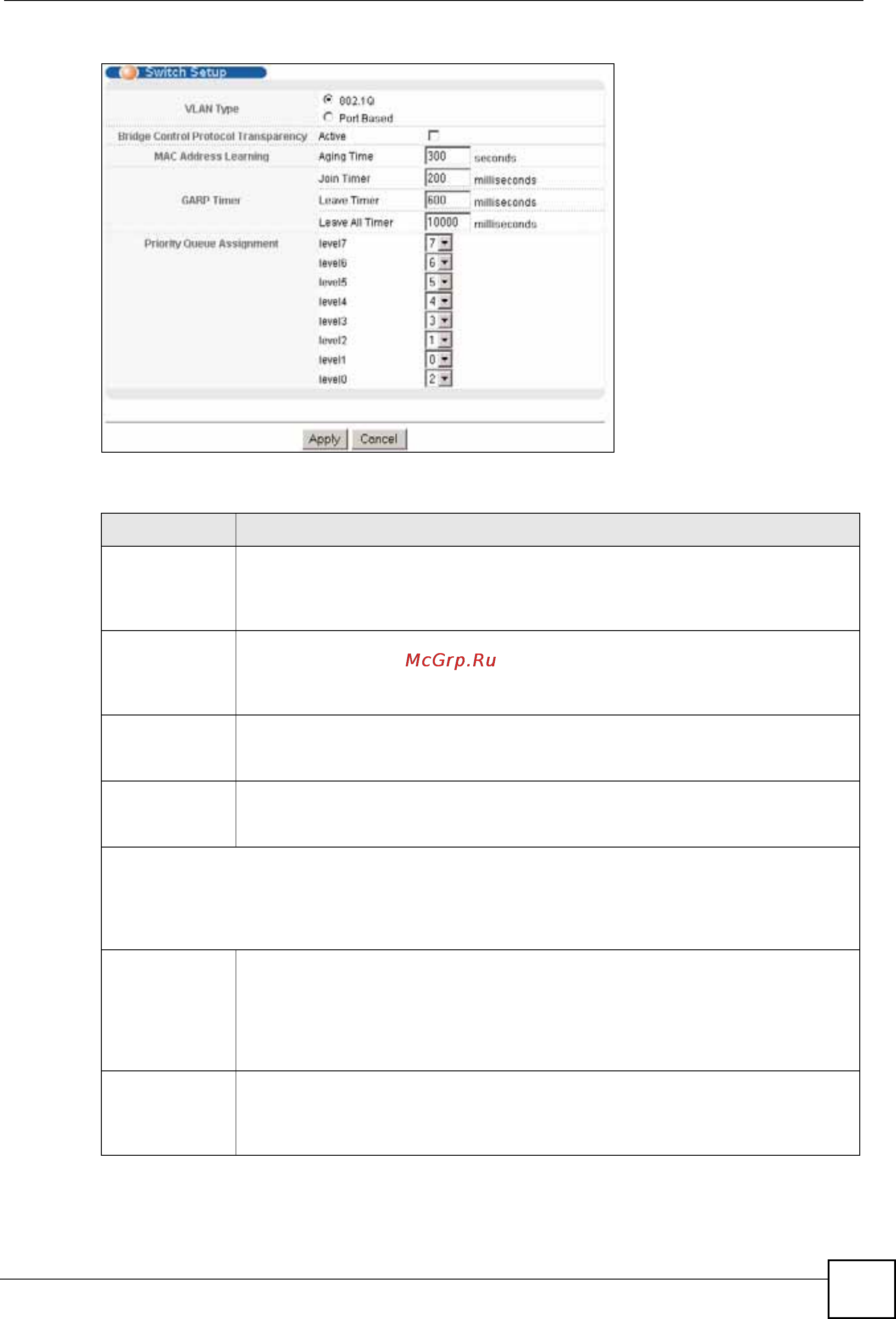

Рисунок 30 Экран Basic Setting > Switch Setup
Поля экрана описаны в следующей таблице.
Таблица 10 Экран Basic Setting > Switch Setup
ПОЛЕ ОПИСАНИЕ
VLAN Type Выберите 802.1Q или Port Based. Экран VLAN Setup изменится в
зависимости от того, какой тип виртуальных локальных сетей VLAN выбран на
этом экране: 802.1Q или Port Based. Дополнительную информацию можно
найти в гл.8 на стр.95.
Bridge Control
Protocol
Transparency
Выберите Active, чтобы разрешить на коммутаторе обработку протоколов
управления мостами (например, STP). Кроме того, необходимо будет
определить порядок
обработки блоков данных мостового протокола BPDU на
экране Port Setup.
MAC Address
Learning
Функция получения (запоминания) MAC-адресов снижает объем исходящего
широковещательного трафика. Получение MAC-адресов работает только на
активных портах.
Aging Time Введите время от 10 до 3000 секунд. Это период, в течение которого все
динамически полученные MAC-адреса хранятся в таблице MAC-адресов. По
его истечении они устаревают и должны
быть получены заново.
GARP Timer: Коммутаторы присоединяются к виртуальным локальным сетям VLAN путем
передачи декларации. Декларация представляет собой передачу сообщения Join с
использованием протокола GARP. Декларации отменяются путем передачи сообщения Leave.
Сообщение Leave All отменяет все декларации. Таймеры GARP определяют значения тайм-
аута для декларации. Более подробную информацию можно найти в главе о VLAN.
Join Timer Параметр Join Timer определяет
длительность таймера Join Period для
протокола регистрации VLAN по GARP (GVRP) в миллисекундах. У каждого
порта имеется таймер Join Period. Допустимый диапазон значений параметра
Join Time – от 100 до 65 535 миллисекунд; по умолчанию это значение равно
200 миллисекундам. Более подробную информацию можно найти в главе о
VLAN.
Leave Timer Параметр Leave Time определяет длительность таймера Leave Period для
протокола GVRP в миллисекундах. У каждого порта имеется
отдельный
таймер Leave Period. Значение параметра Leave Time должно быть в два раза
больше параметра Join Timer; по умолчанию оно равно 600 миллисекундам.
