Глава 28 OSPF
Руководство пользователя GS-4012F/4024
264
Чтобы отобразить экран OSPF Interface, нажмите на экране OSPF Configuration
ссылку Interface.

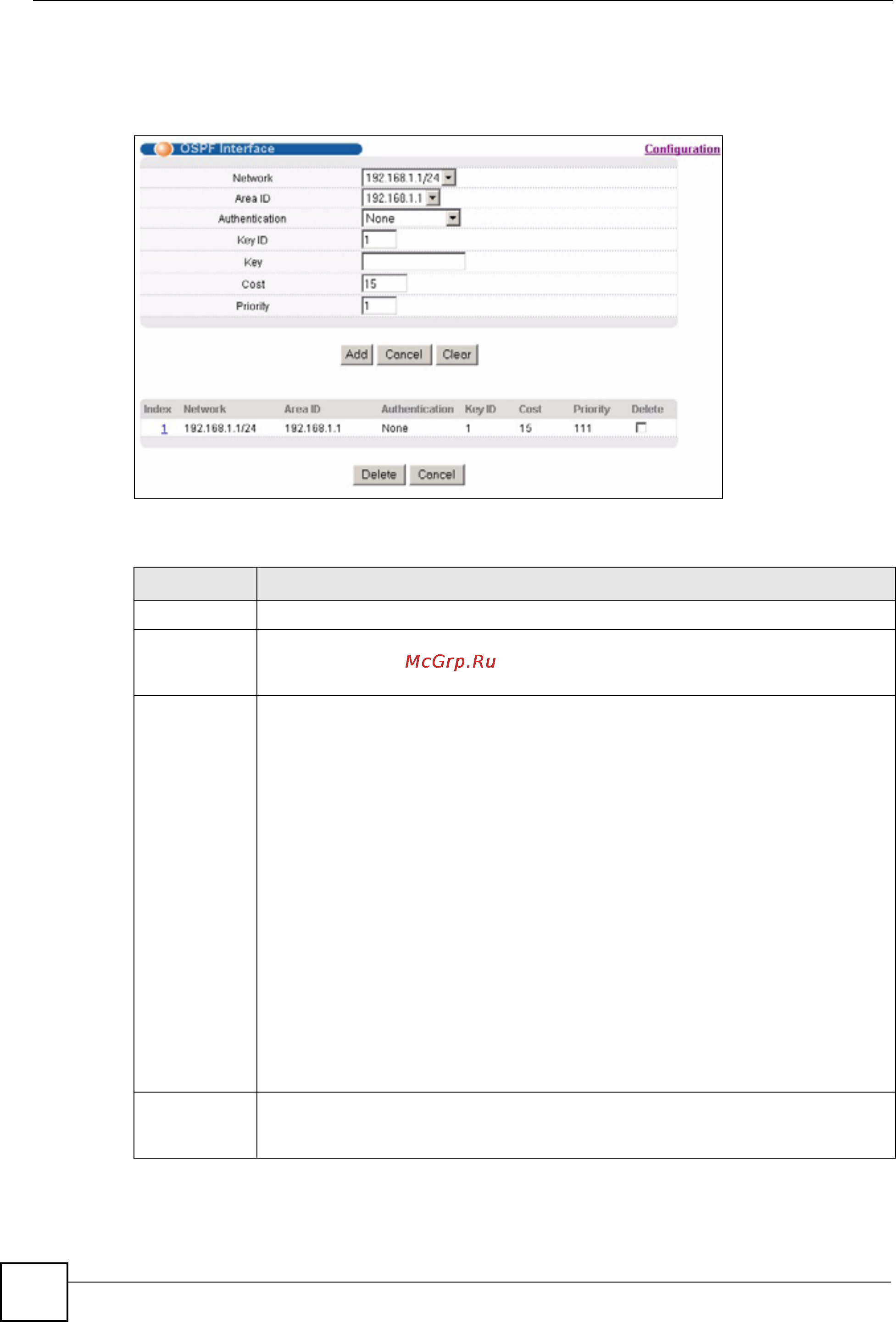

Рисунок 124 Экран OSPF Interface
Поля экрана описаны в следующей таблице.
Таблица 90 Экран OSPF Interface
ПОЛЕ ОПИСАНИЕ
Network Выберите IP-интерфейс.
Area ID Выберите идентификатор области (для которого используется формат IP-адреса
в виде десятичных чисел, разделенных точками), которую необходимо связать с
данным интерфейсом.
Authentication
Примечание: Для всех интерфейсов OSPF в одной области
необходимо использовать одинаковый режим
аутентификации.
Выберите режим аутентификации. Возможные варианты: Same-as-Area (тот
же, что и в области), None (по умолчанию), Simple и MD5.
Для участия в сети OSPF необходимо настроить одинаковый с
соответствующей областью режим аутентификации и/или пароль.
Выберите Same-as-Area, чтобы использовать тот же режим аутентификации,
что и в области, и введите значения нужных полей.
Выберите
None, чтобы отключить аутентификацию. Это значение выбрано по
умолчанию.
Выберите Simple и введите значение в поле Key, чтобы использовать для
аутентификации пакетов OSPF, передаваемых через данный интерфейс,
аутентификацию по простому паролю.
Выберите MD5 и введите значения в поля Key ID и Key, чтобы использовать
для аутентификации пакетов OSPF, передаваемых через данный интерфейс,
аутентификацию по
алгоритму MD5.
Key ID В случае выбора MD5 в поле Authentication следует указать в данном поле
идентификационный номер для аутентификации, который необходимо
использовать.
