Zyxel GS-4024 [105/526] Поля экрана описаны в следующей таблице
![Zyxel GS-4024 [105/526] Поля экрана описаны в следующей таблице](/views2/1010800/page105/bg69.png)
Глава 8 Виртуальные локальные сети (VLAN)
Руководство пользователя GS-4012F/4024
105

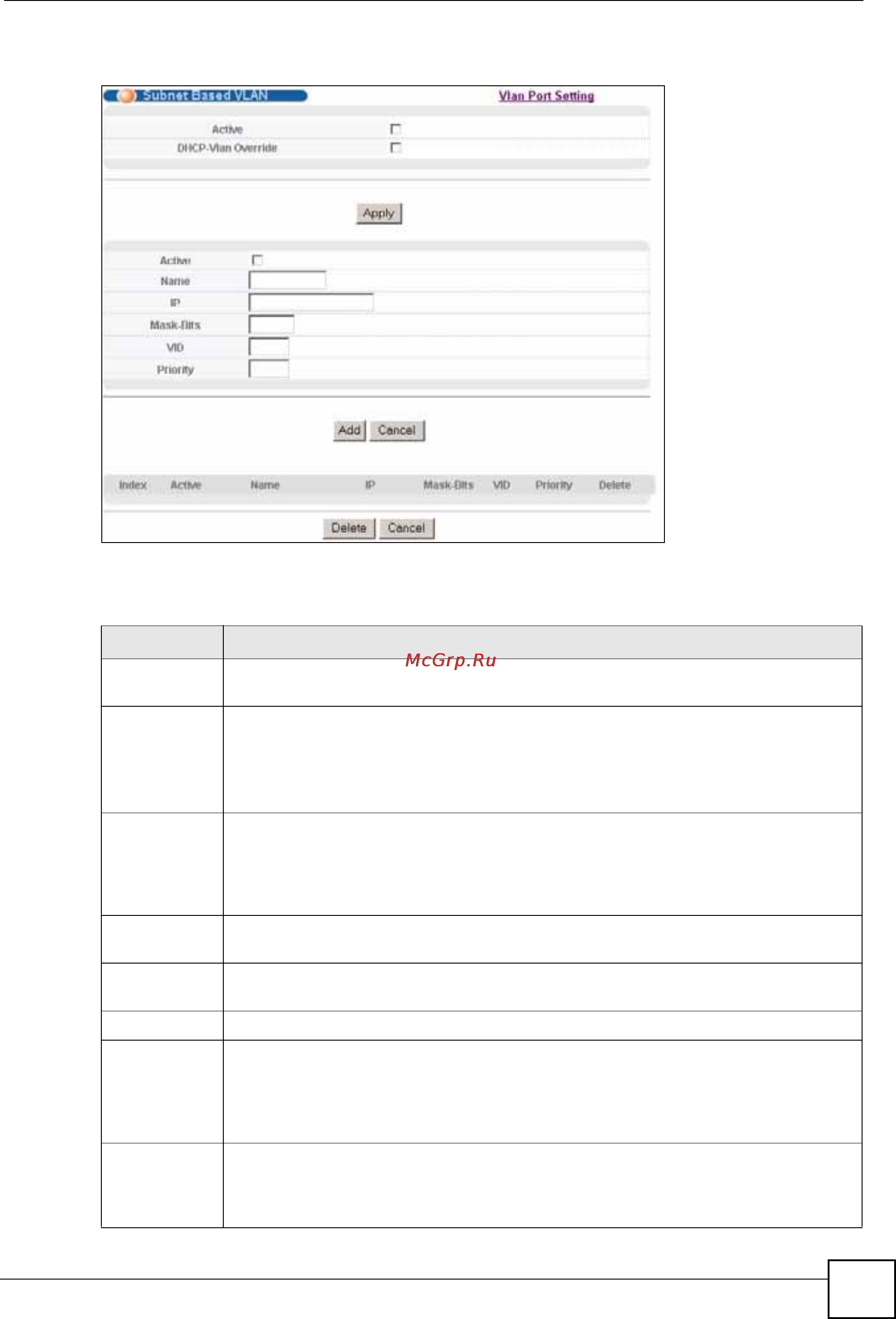

Рисунок 40 Экран Advanced Application > VLAN > VLAN Port Setting > Subnet Based
VLAN
Поля экрана описаны в следующей таблице.
Таблица 18 Экран Advanced Application > VLAN > VLAN Port Setting > Subnet Based
VLAN Setup
ПОЛЕ ОПИСАНИЕ
Active Установите этот переключатель, чтобы включить на коммутаторе VLAN на
основе подсетей.
DHCP-Vlan
Override
При включении функции отслеживания DHCP клиенты DHCP могут обновлять
свои IP-адреса через DHCP VLAN или через другой сервер DHCP во VLAN на
основе подсетей.
Установите данный переключатель, чтобы клиенты DHCP в данной IP-подсети
принудительно получали IP-адреса через DHCP VLAN.
Apply Нажмите Apply, чтобы сохранить изменения в оперативной памяти
коммутатора. Эти настройки будут утеряны в случае выключения коммутатора
или перебоя в подаче питания, поэтому по завершении настройки необходимо
нажать на ссылке Save в верхней навигационной панели для сохранения
изменений в энергонезависимой памяти.
Active Установите данный переключатель, чтобы включить создаваемую или
изменяемую VLAN на основе подсети.
Name Введите до 32 алфавитно-цифровых символов для обозначения данной VLAN
на основе подсети.
IP Введите IP-адрес подсети, для которой необходимо настроить VLAN.
Mask-Bits Введите количество битов в маске подсети. Чтобы определить количество битов,
переведите маску подсети в двоичную форму и подсчитайте число единичных
битов. Возьмем, к примеру, маску «255.255.255.0». 255 в двоичной форме – это
восемь единиц. Всего в маске 3 байта со значением «255»,
поэтому количество
единичных битов будет три на восемь (24).
VID Введите идентификатор сети VLAN, к которой привязываются при помощи тегов
все не имеющие тегов кадры из IP-подсети для данной VLAN на основе подсети.
Данная VLAN должна быть предварительно определена на экранах Advanced
Applications, VLAN.
