Глава 30 DVMRP
Руководство пользователя GS-4012F/4024
276
Конфигурация DVMRP для каждого из доменов IP-маршрутизации должна относиться к
отдельной группе VLAN; в противном случае будет выдан следующий экран.

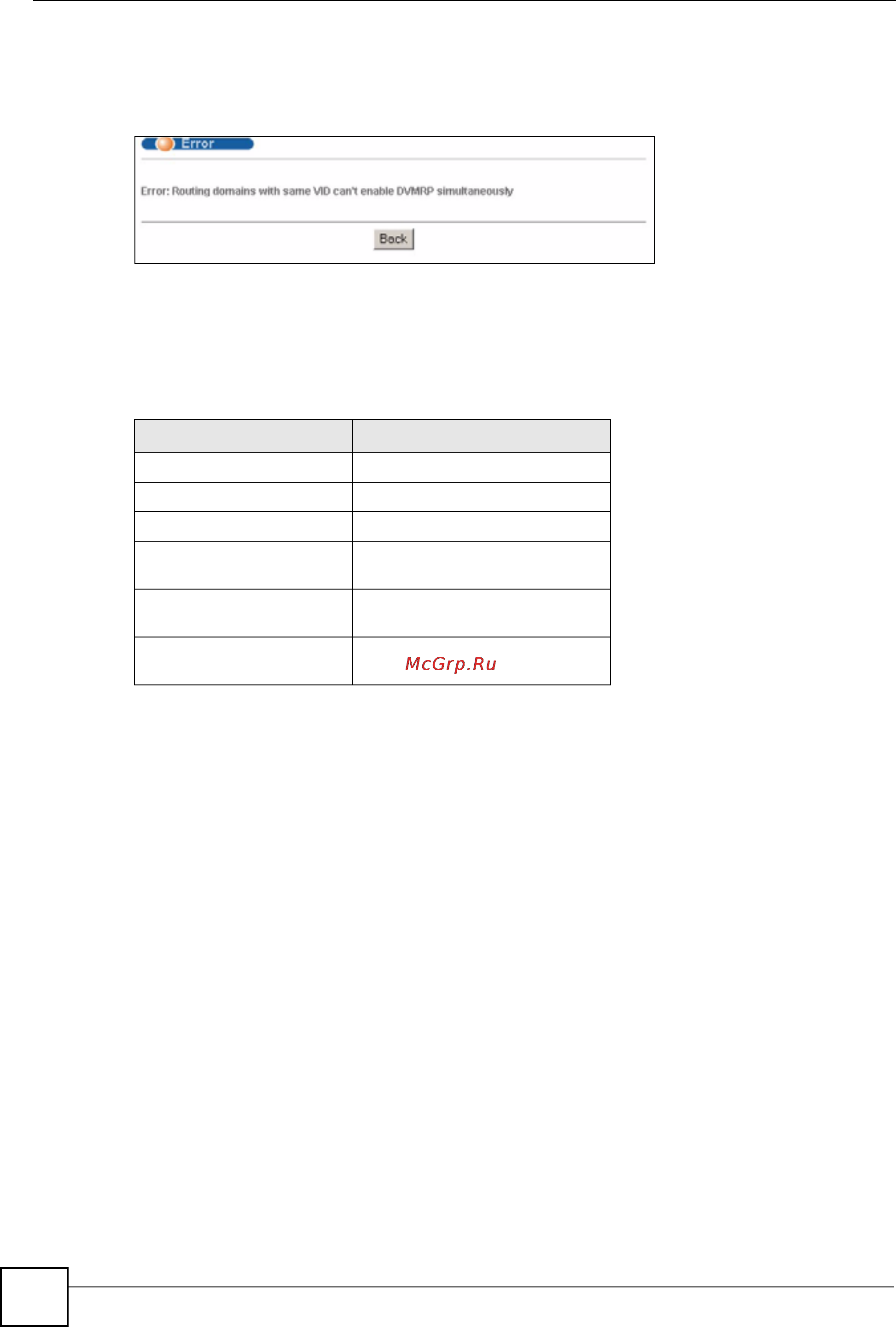

Рисунок 135 DVMRP: ошибка «дублирование VID»
30.4 Значения таймеров DVMRP по умолчанию
Используемые по умолчанию настройки таймеров DVMRP приводятся ниже.
Таблица 94 DVMRP: значения таймеров по умолчанию
ПОЛЕ DVMRP ЗНАЧЕНИЕ ПО УМОЛЧАНИЮ
Интервал опроса (Probe) 10 с
Интервал ответа (Report) 35 с
Время жизни маршрута 140 с
Время жизни отсечения
(Prune)
Переменное (менее двух
часов)
Время повтора отсечения
(Prune)
3 с с экспоненциальным
уменьшением
Время повтора
присоединения (Graft)
5 с с экспоненциальным
уменьшением
