Глава 28 OSPF
Руководство пользователя GS-4012F/4024
256
Четыре класса маршрутизаторов OSPF описаны в следующей таблице.

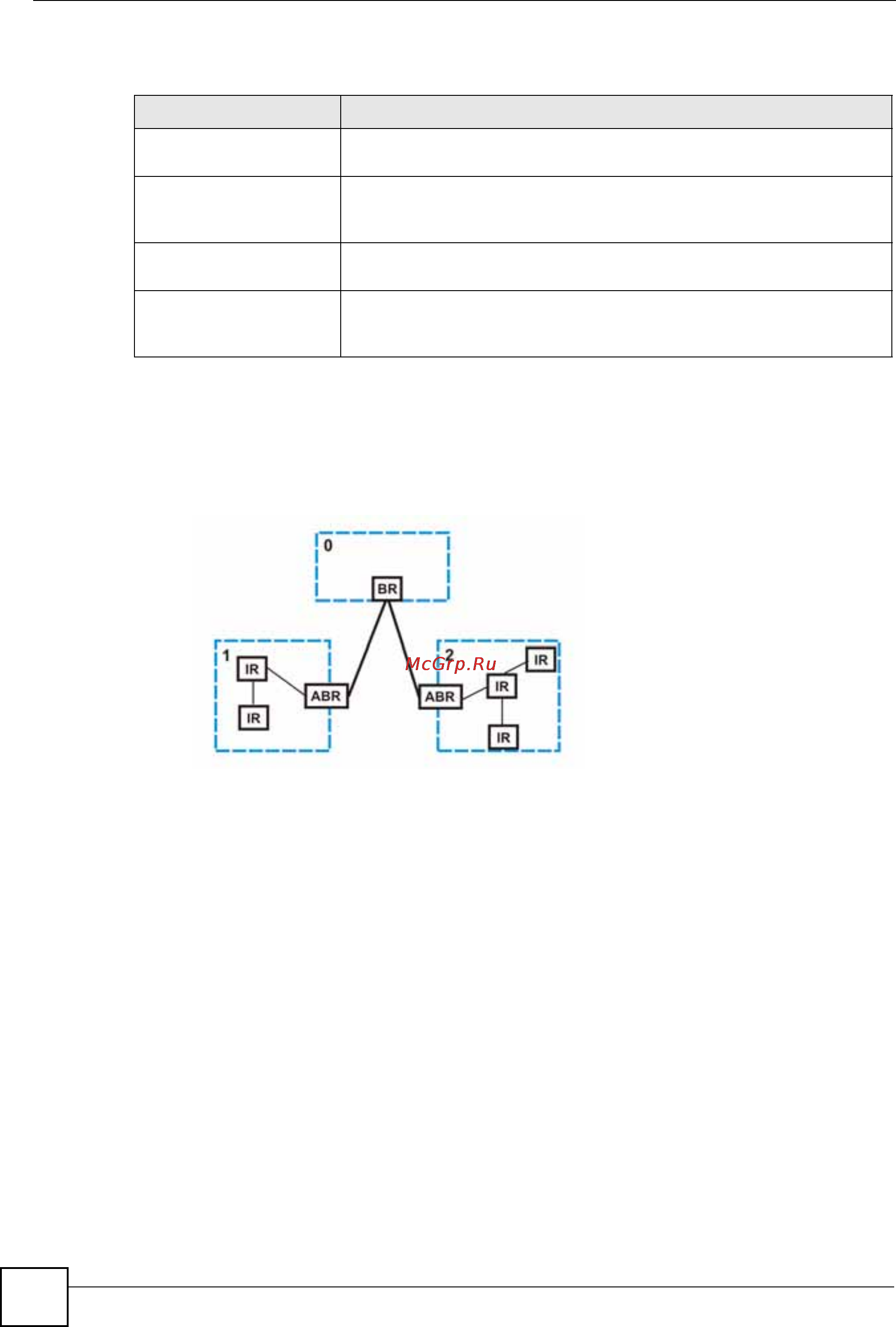

Пример сети OSPF показан на следующем рисунке. Магистраль находится в области 0 с
магистральным маршрутизатором. Внутренние маршрутизаторы находятся в области 1
и области 2. Граничные маршрутизаторы области подключают области 1 и 2 к
магистрали.
Рисунок 119 Пример сети OSPF
28.1.2 Как работает протокол OSPF
Устройства уровня 3 обмениваются информацией о маршрутах для построения
синхронизированной базы данных состояний каналов в рамках одной автономной
системы или одной области. Для этого они обмениваются сообщениями Hello, чтобы
подтвердить наличие соседних устройств (уровня 3), а затем – описаниями базы данных
(DD), позволяющими построить базу данных состояний каналов. База данных
состояний каналов непрерывно обновляется посредством
объявлений о состоянии
канала LSA (Link State Advertisement).
База данных состояний каналов содержит записи, которые включают в себя
идентификаторы маршрутизаторов, связанные с ним каналы и стоимости путей. Каждое
из устройств может использовать базу данных состояний каналов и алгоритм Дейкстра
для вычисления путей к пунктам назначения в сети с наименьшей стоимостью.
Таблица 84 OSPF: типы маршрутизаторов
ТИП ОПИСАНИЕ
Внутренний
маршрутизатор (IR)
Внутренним или внутриобластным маршрутизатором называется
маршрутизатор в области.
Граничный
маршрутизатор области
(ABR)
Граничный маршрутизатор области подключается к двум или
нескольким областям.
Магистральный
маршрутизатор (BR)
Магистральный маршрутизатор имеет интерфейс к магистрали.
Граничный
маршрутизатор
автономной системы
Граничный маршрутизатор автономной системы обменивается
информацией о маршрутах с другими автономными системами.
