Глава 40 Таблица MAC-адресов
Руководство пользователя GS-4012F/4024
352

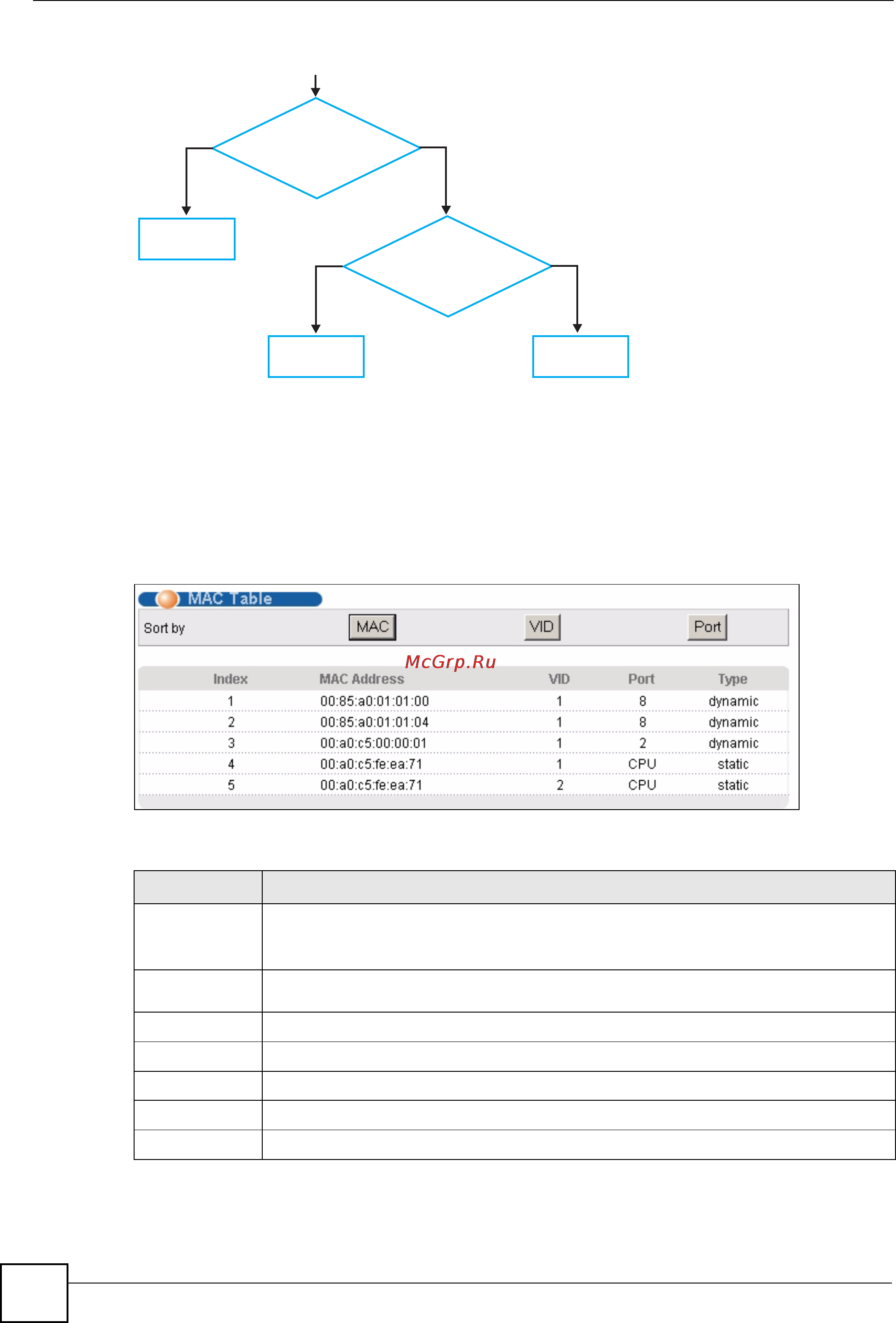

Рисунок 195 Схема работы таблицы MAC-адресов
40.2 Просмотр таблицы MAC-адресов
Чтобы отобразить показанный ниже экран, выберите в навигационной панели
Management, MAC Table.
Рисунок 196 Экран MAC Table
Поля экрана описаны в следующей таблице.
MAC
MAC
?
-адрес
назначения имеется в
таблице -
адресов
Направить на
все порты.
Да
Нет
Порт источника
отличается от порта
назначения?
ДаНет
Отбросить
кадр.
Направить на
порт назначения.
Таблица 131 Экран MAC Table
ПОЛЕ ОПИСАНИЕ
Sort by Нажмите на одну из кнопок, чтобы отобразить и отсортировать данные по
одному из параметров. После этого информация отображается в итоговой
таблице ниже.
MAC Нажмите эту кнопку, чтобы отсортировать данные по MAC-адресу.
VID Нажмите эту кнопку, чтобы отсортировать данные по группе VLAN.
Port Нажмите эту кнопку, чтобы отсортировать данные по номеру порта.
Index Порядковый
номер входящего кадра.
MAC Address MAC-адрес устройства, с которого прибыл входящий кадр.
VID Группа VLAN, к которой принадлежит данный кадр.
