Глава 33 DHCP
Руководство пользователя GS-4012F/4024
291

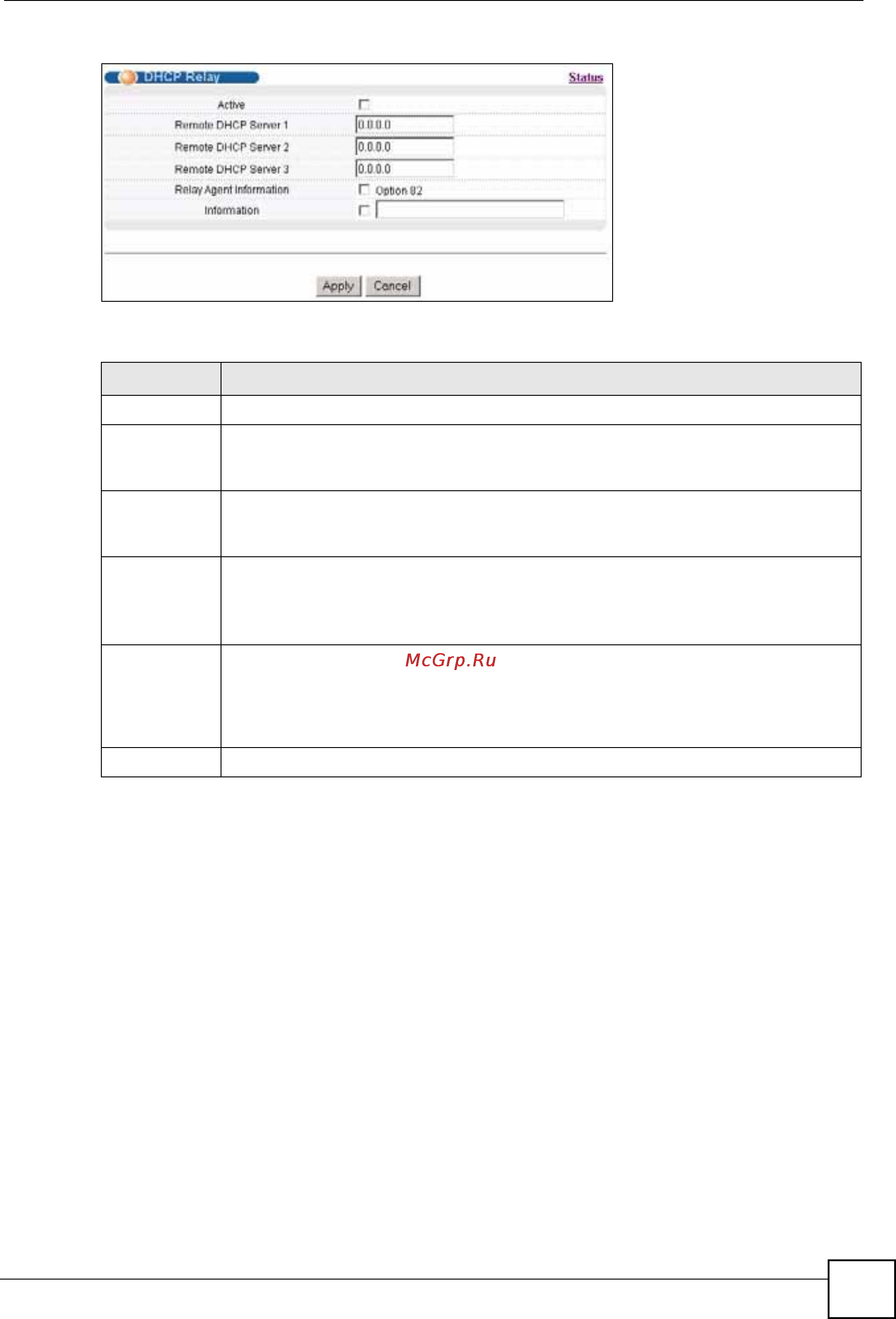

Рисунок 146 Экран IP Application > DHCP > Global
Поля экрана описаны в следующей таблице.
33.4.3 Пример настройки глобальной ретрансляции DHCP
На приведенном ниже рисунке показан пример сети, в которой коммутатор используется
для ретрансляции запросов DHCP в доменах VLAN1 и VLAN2. В сети имеется только
один сервер DHCP, который обслуживает клиентов DHCP в обоих доменах.
Таблица 103 Экран IP Application > DHCP > Global
ПОЛЕ ОПИСАНИЕ
Active Установите этот переключатель, чтобы включить ретрансляцию DHCP.
Remote
DHCP Server
1 .. 3
Введите IP-адрес сервера DHCP в виде десятичных чисел, разделенных
точками.
Relay Agent
Information
Установите переключатель Option 82, чтобы коммутатор добавлял информацию
(номер слота, номер порта и идентификатор VLAN ID) к клиентским запросам
DHCP, ретранслируемым им на сервер DHCP.
Information В этом доступном только для чтения поля отображается имя системы,
настроенное на экране General Setup.
Установите данный переключатель, чтобы коммутатор добавлял имя системы к
клиентским DHCP-запросам, ретранслируемым на сервер DHCP.
Apply Нажмите Apply, чтобы сохранить изменения в оперативной памяти коммутатора.
Эти настройки будут утеряны в случае выключения коммутатора или перебоя в
подаче питания, поэтому по завершении настройки необходимо нажать на
ссылке Save в
верхней навигационной панели для сохранения изменений в
энергонезависимой памяти.
Cancel Нажмите Cancel, чтобы начать настройку на этом экране заново.
