Глава 28 OSPF
Руководство пользователя GS-4012F/4024
262

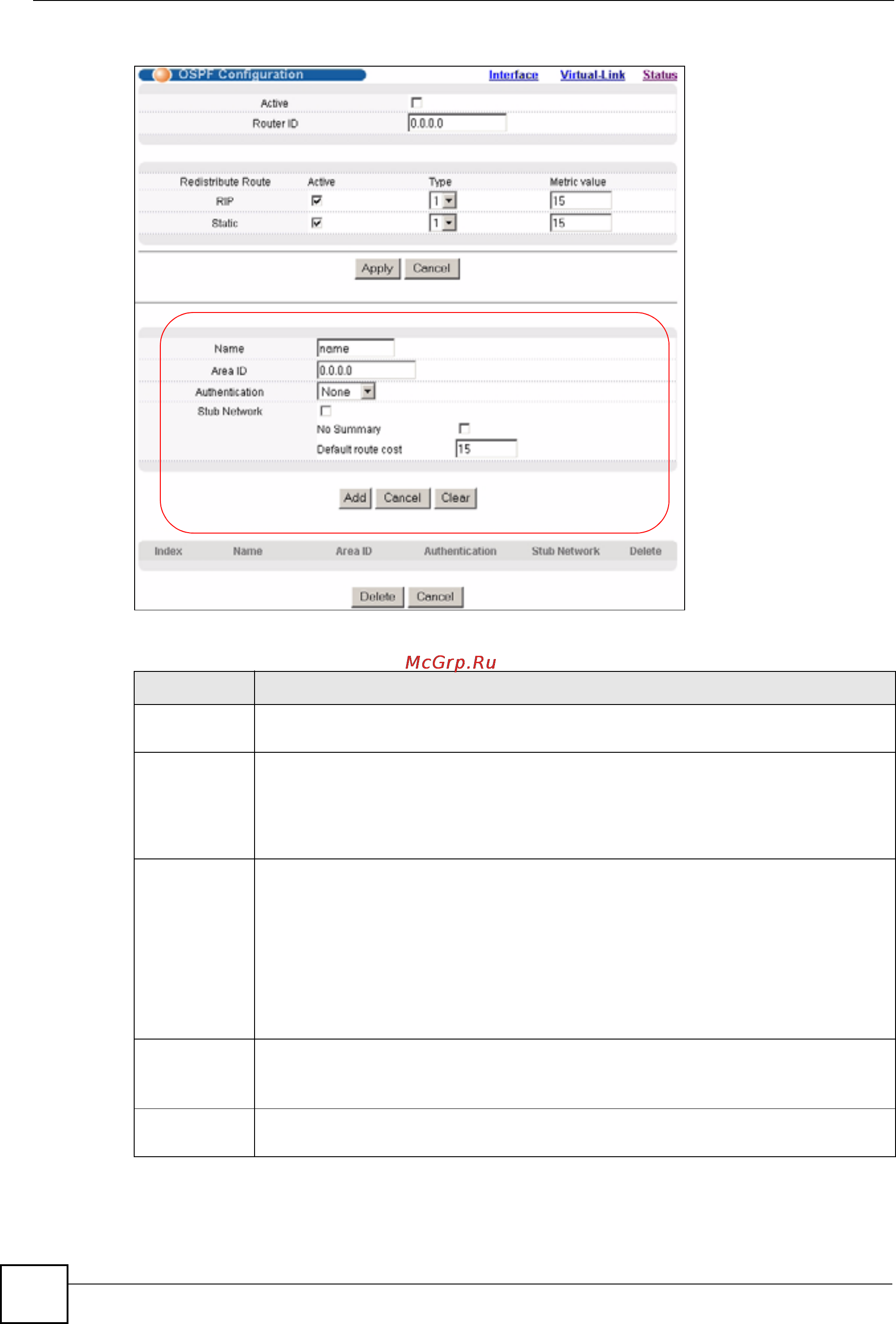

Рисунок 122 Экран OSPF Configuration: настройка области
Поля экрана описаны в следующей таблице.
Таблица 88 Экран OSPF Configuration: настройка области
ПОЛЕ ОПИСАНИЕ
Name Введите имя-описание (до 32 отображаемых ASCII-символов), по которому
можно идентифицировать этот маршрут.
Area ID Введите 32-разрядный идентификатор (для которого используется формат IP-
адреса в виде десятичных чисел, разделенных точками), уникальным образом
идентифицирующий область.
Значение 0.0.0.0 указывает, что данная область является магистралью
(областью 0). На коммутаторе можно настроить только одну магистраль.
Authentication Выберите режим аутентификации
(Simple или MD5), чтобы включить
аутентификацию. Установленное по умолчанию значение None соответствует
отключенной аутентификации.
Как правило, для интерфейсов и виртуальных интерфейсов должен
использоваться тот же режим аутентификации, что и у соответствующей
области. В случае, если у интерфейсов и виртуальных интерфейсов
используется отличный от соответствующей области режим аутентификации,
применяются режимы аутентификации, настроенные
для интерфейсов и
виртуальных интерфейсов.
Stub Network Установите этот переключатель, если данная область является тупиковой.
Если в поле Area ID выбрано значение 0.0.0.0, значения полей Stub Area
игнорируются.
No Summary Установите этот переключатель, если коммутатор не должен отправлять/
принимать объявления LSA.
