Глава 7 Основные настройки
Руководство пользователя GS-4012F/4024
87
7.6.1 IP-интерфейсы
Для управления через сеть коммутатору должен быть назначен IP-адрес. По умолчанию
используется IP-адрес 192.168.1.1. Маска подсети определяет, какую часть в IP-адресе
занимает номер сети. По умолчанию используется маска 255.255.255.0.
На коммутаторе, как на устройстве уровня 3, IP-адрес не привязан к какому-либо
физическому порту. Так как каждый IP-адрес коммутатора должен находиться в
отдельной подсети
, настроенные IP-адреса называют также IP-интерфейсами (или
доменами маршрутизации). Более того, это позволяет осуществлять маршрутизацию
между подсетями на основе IP-адресов, без использования дополнительных
маршрутизаторов.
В одной и той же виртуальной локальной сети VLAN можно настроить несколько
доменов маршрутизации, при условии, что диапазоны IP-адресов в них не
перекрываются. Чтобы изменить IP-адрес коммутатора в
конкретном домене
маршрутизации, просто введите новую запись о домене маршрутизации с отличным IP-
адресом в той же самой подсети.

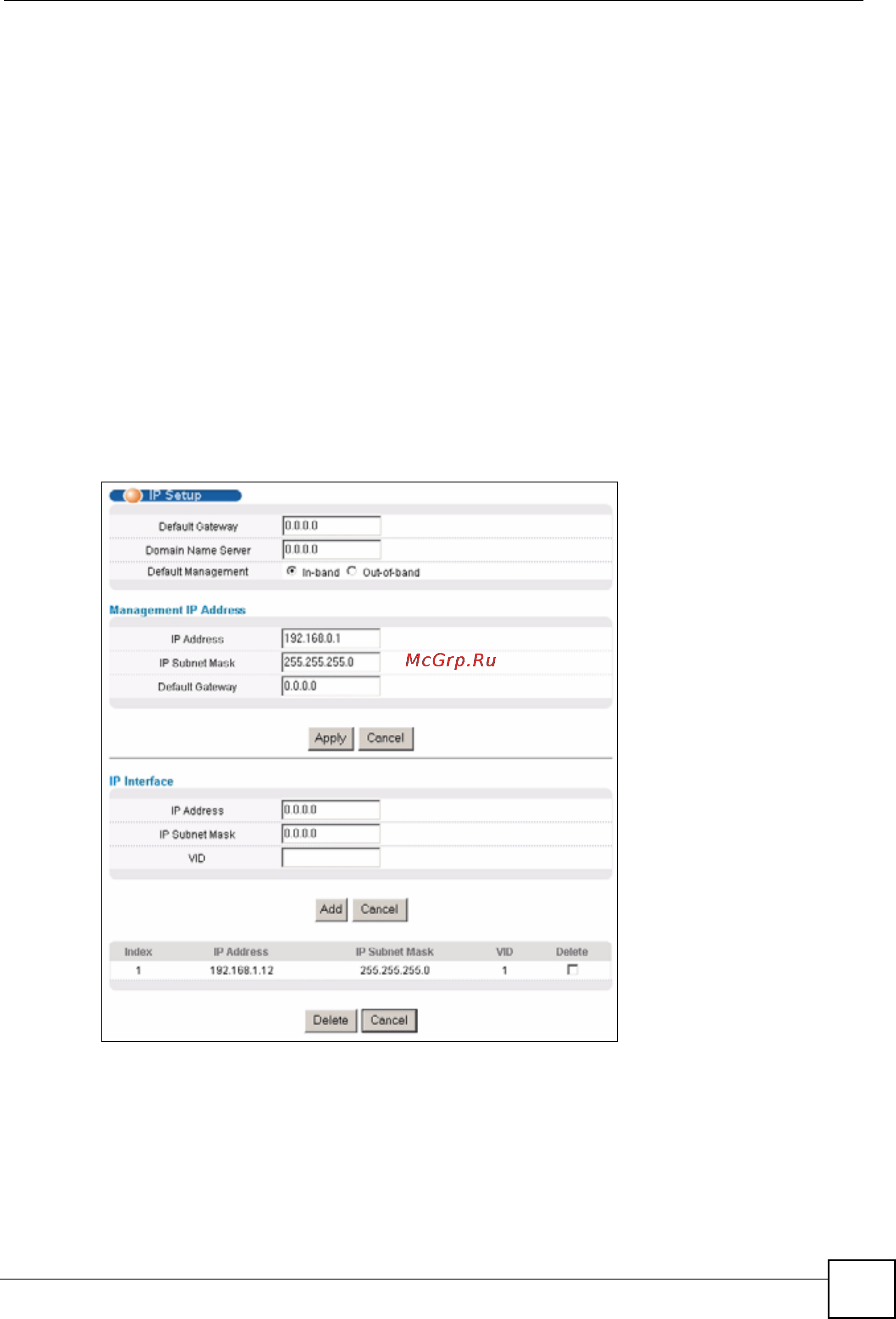

Рисунок 31 Экран Basic Setting > IP Setup
