Zyxel GS-4024 [288/526] Состояние dhcp
![Zyxel GS-4024 [288/526] Состояние dhcp](/views2/1010800/page288/bg120.png)
Глава 33 DHCP
Руководство пользователя GS-4012F/4024
288
33.2 Состояние DHCP
Выберите в навигационной панели IP Application > DHCP. Появится экран DHCP
Status.

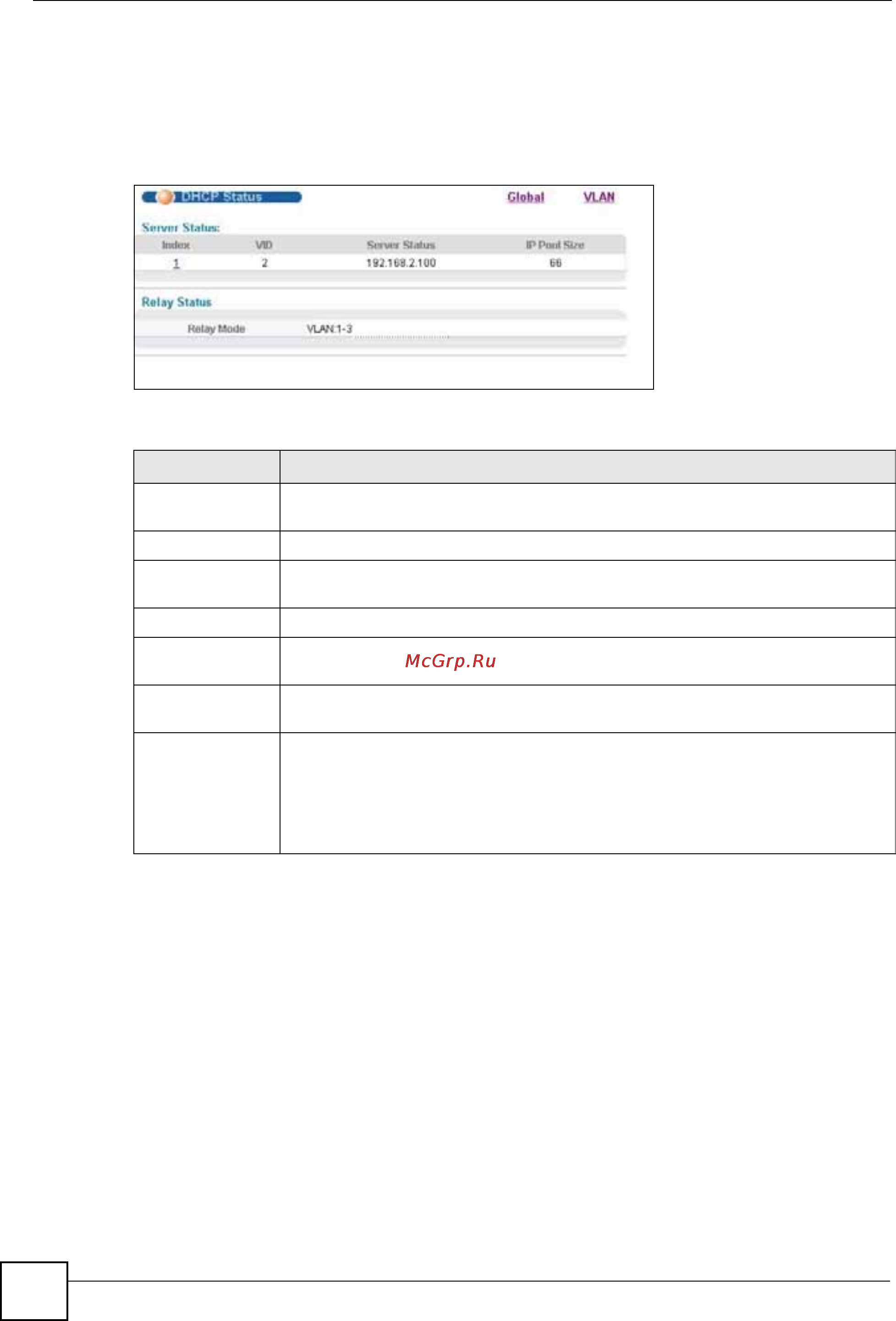

Рисунок 144 Экран IP Application > DHCP Status
Поля экрана описаны в следующей таблице.
33.3 Детали состояния сервера DHCP
Чтобы отобразить показанный ниже экран, выберите в навигационной панели IP
Application > DHCP и затем нажмите на порядковом номере настройки сервера DHCP.
На этом экране можно просмотреть подробную информацию о настройках сервера
DHCP на коммутаторе.
Таблица 100 Экран IP Application > DHCP Status
ПОЛЕ ОПИСАНИЕ
Server Status В данном разделе отображаются настройки, относящиеся к режиму сервера
DHCP на коммутаторе.
Index Порядковый номер.
VID В этом поле отображается идентификационный номер VLAN, для которой
коммутатор будет работать в качестве сервера DHCP.
Server Status В этом поле отображается начальный IP-адрес для клиентов DHCP.
IP Pool Size В этом поле отображается количество IP-адресов, которые могут быть
назначены клиентам.
Relay Status В
данном разделе отображаются настройки, относящиеся к режиму
ретрансляции DHCP коммутатором.
Relay Mode В этом поле отображается одно из следующих состояний:
• None – если коммутатор не настроен в качестве агента ретрансляции
DHCP.
• Global – если коммутатор настроен только как агент ретрансляции DHCP.
• VLAN, за которым следуют идентификаторы VLAN ID – если он настроен в
качестве агента ретрансляции для конкретных
VLAN.
