Условные обозначения
Руководство пользователя GS-4012F/4024
5

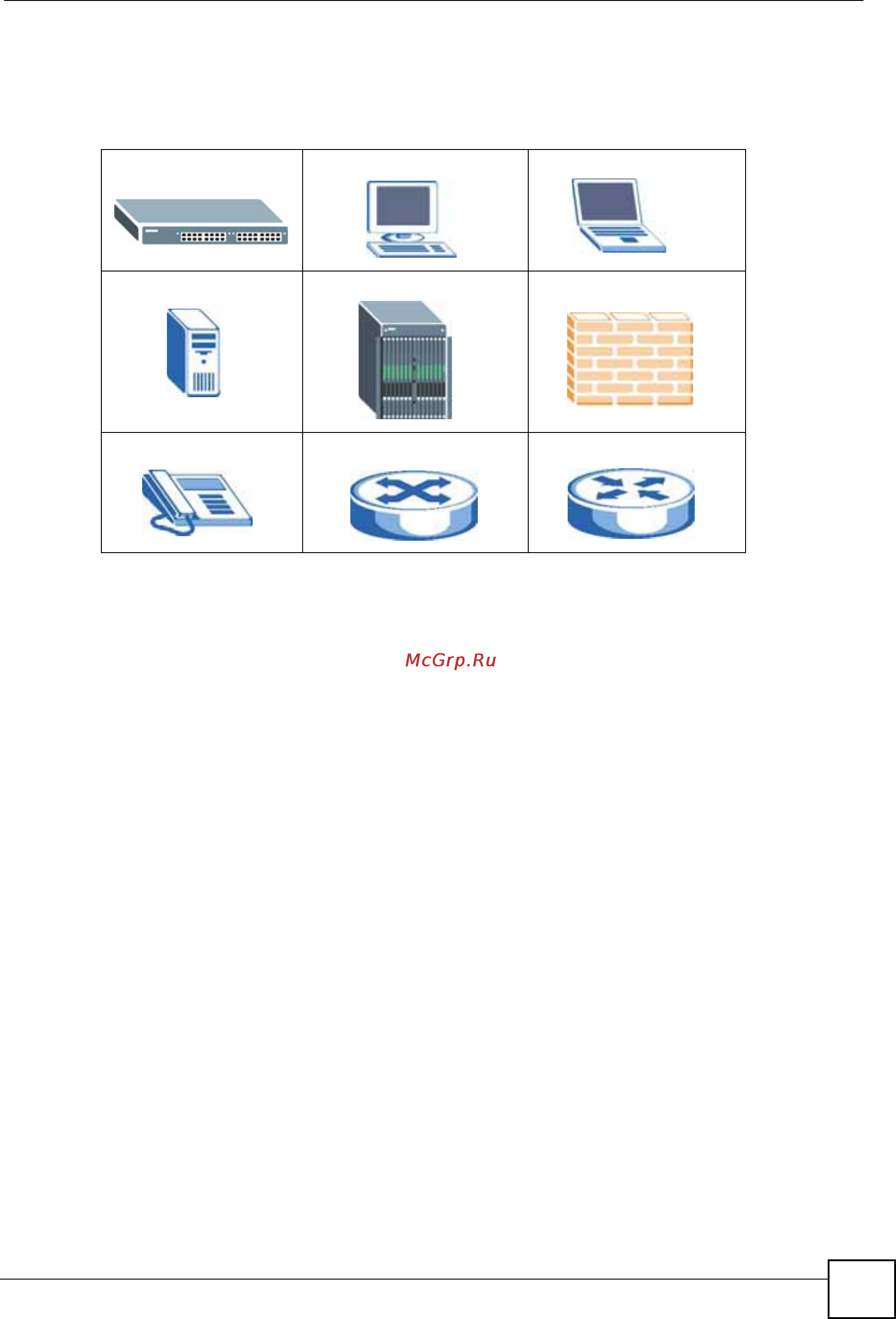

Значки на рисунках
На рисунках в данном руководстве пользователя могут использоваться следующие
общие значки. Значок коммутатора не является точным изображением устройства.
Коммутатор Компьютер Ноутбук
Сервер DSLAM-мультиплексор Межсетевой экран
Телефон Коммутатор Маршрутизатор
