Глава 29 IGMP
Руководство пользователя GS-4012F/4024
270
Хосты мультивещания информируют маршрутизаторы мультивещания о своем участии
в группах мультивещания с использованием межсетевого протокола управления
группами (Internet Group Management Protocol, IGMP). Маршрутизаторы
мультивещания могут использовать IGMP для периодического опроса хостов
мультивещания о желании получать передачи от сервера мультивещания. Другими
словами, маршрутизаторы мультивещания проверяют, являются ли какие-либо из хостов
в их сети членами определенной группы мультивещания
.
Данный коммутатор поддерживает протоколы IGMP версии 1 (IGMP-v1), версии 2
(IGMP-v2) и версии 3 (IGMP-v3). Информацию о протоколе IGMP версий 1, 2 и 3
можно найти соответственно в стандартах RFC 1112, RFC 2236 и RFC 3376. При запуске
коммутатор опрашивает все непосредственно подключенные к нему сети для сбора
информации об участии в группах мультивещания. После этого коммутатор
периодически обновляет эту информацию.
29.1.1 Как работает протокол IGMP
В данном разделе описывается работа протокола IGMP и изменения, которые были
внесены в него с версии 1 по версию 3. IGMP версии 1 определяет порядок проверки
маршрутизатором мультивещания факта участия каких-либо хостов мультивещания в
определенной группе мультивещания. Для проверки участия в группе маршрутизатором
рассылаются пакеты IGMP типа Query. Хосты, которые являются членами группы
мультивещания, отвечают пакетами IGMP типа
Report. Они также называются
запросами на присоединение к группе. После этого маршрутизатор сохраняет список
всех сетей, в которых имеются члены данной группы мультивещания, и направляет
мультивещательный трафик в эти сети.

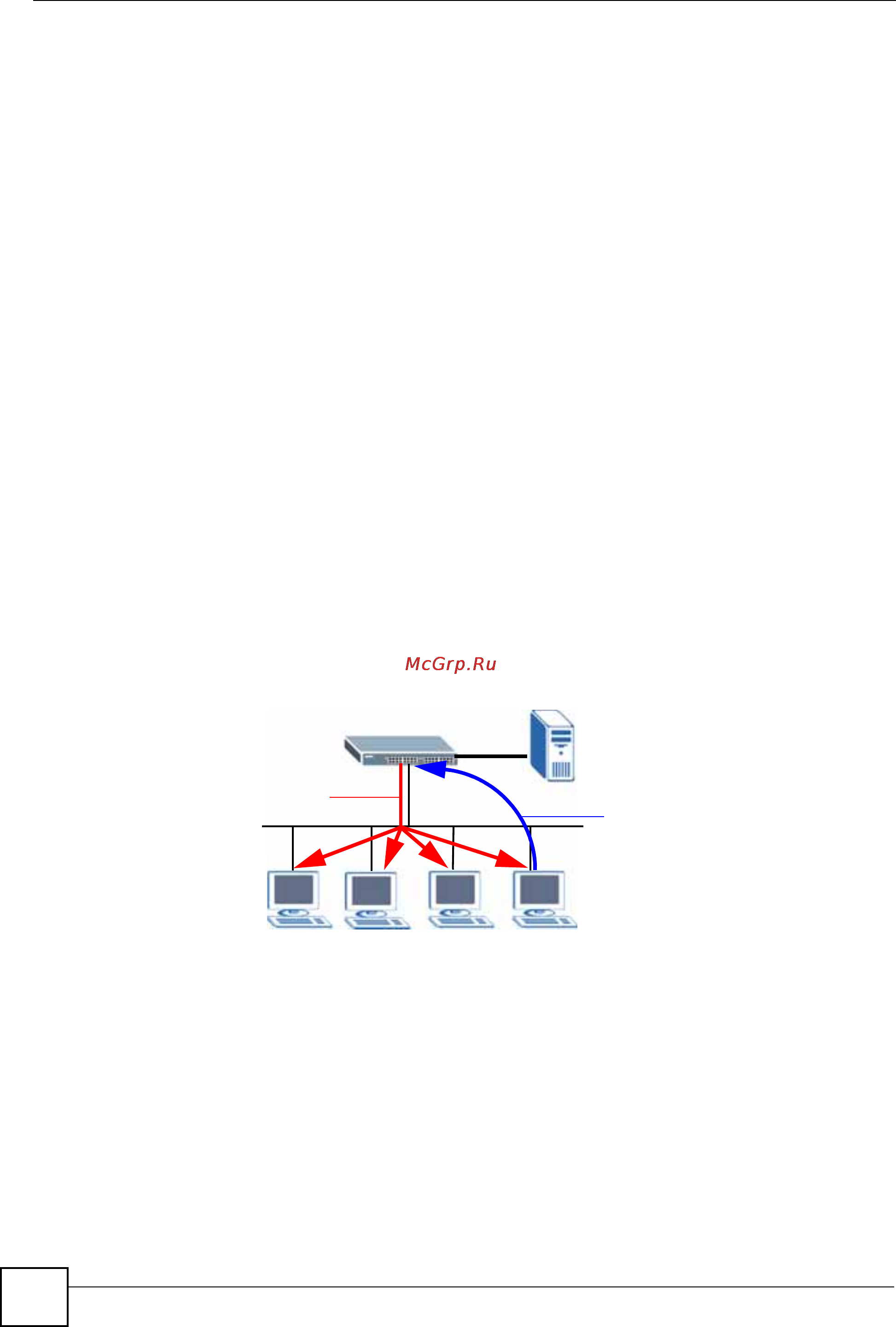

Рисунок 127 Пример работы IGMP версии 1
Основное отличие протокола IGMP версии 2 – наличие в нем механизма, с помощью
которого член группы мультивещания может уведомить маршрутизатор мультивещания
о своем выходе из группы мультивещания (пакет типа Leave). После этого
маршрутизатор мультивещания направляет запрос IGMP типа Query для
соответствующей группы, чтобы проверить, остались ли в ней еще какие-либо
участники. Если маршрутизатор мультивещания не получает
от каких-либо членов
ответа IGMP типа Report, то пересылка мультивещательного трафика для данной
группы им прекращается. Это сокращает период сходимости после покидания группы,
то есть период времени, в течение которого маршрутизатор мультивещания полагает,
что в конкретной сети еще остаются члены данной группы. Это, в свою очередь,
уменьшает объемы мультивещательного трафика, проходящего
через маршрутизатор
мультивещания.
2 Report
1 Query
