Глава 42 Таблица ARP
Руководство пользователя GS-4012F/4024
358

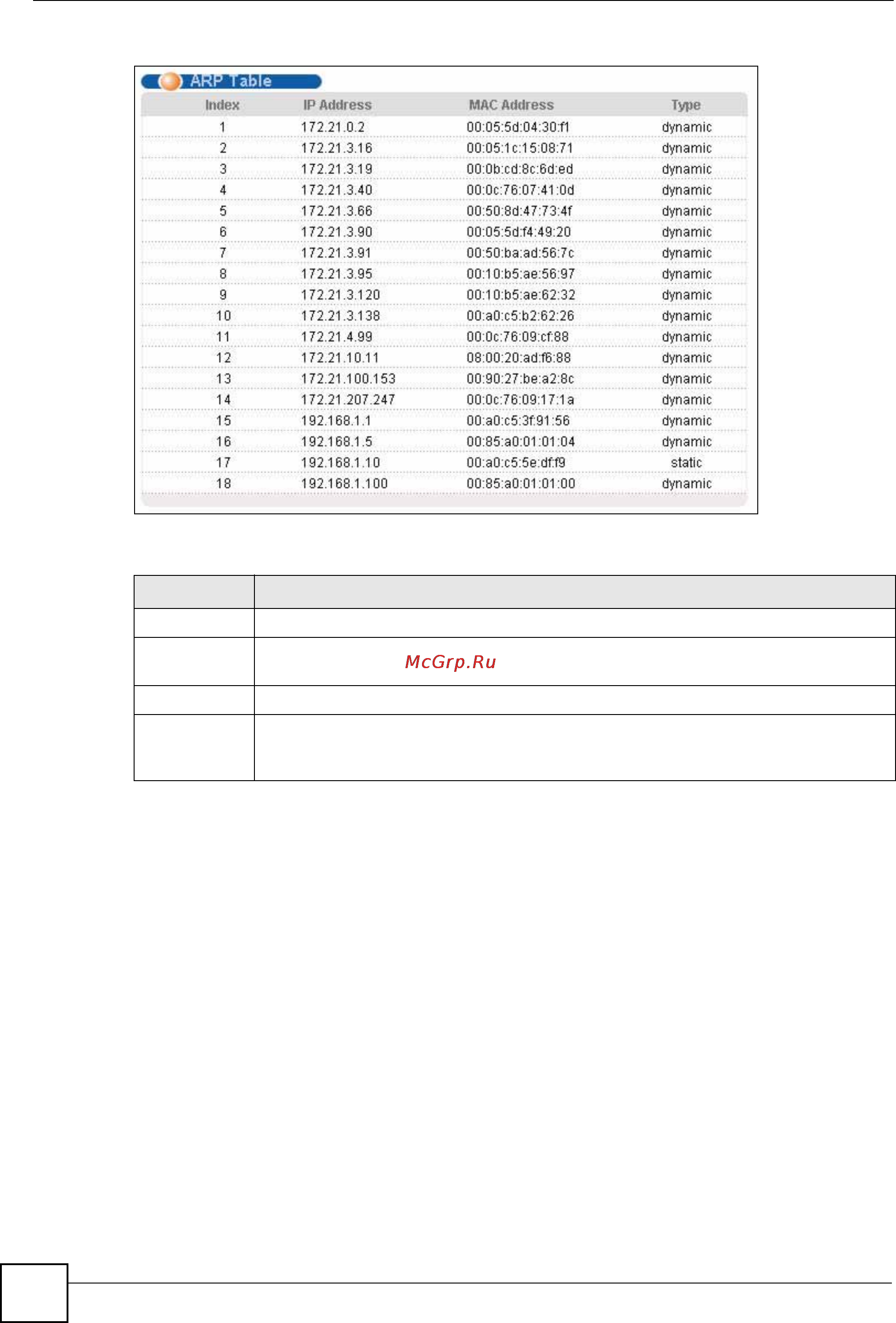

Рисунок 199 Экран ARP Table
Поля экрана описаны в следующей таблице.
Таблица 133 Экран ARP Table
ПОЛЕ ОПИСАНИЕ
Index Порядковый номер записи в таблице ARP.
IP Address IP-адрес, полученный от устройства, подключенного к порту коммутатора, с
соответствующим ему MAC-адресом.
MAC Address MAC-адрес устройства с соответствующим ему IP-адресом.
Type В этом поле отображается тип MAC-адреса – dynamic (динамический, то есть
полученный коммутатором) или static (статический, то есть внесенный вручную
на экране Static MAC Forwarding).
