Zyxel GS-4024 [303/526] Сводная информация о настройке vrrp
![Zyxel GS-4024 [303/526] Сводная информация о настройке vrrp](/views2/1010800/page303/bg12f.png)
Глава 34 VRRP
Руководство пользователя GS-4012F/4024
303
34.4 Сводная информация о настройке VRRP
Чтобы просмотреть сводную информацию о настройках VRRP на коммутаторе,
перейдите к итоговой таблице в нижней части экрана VRRP Configuration.

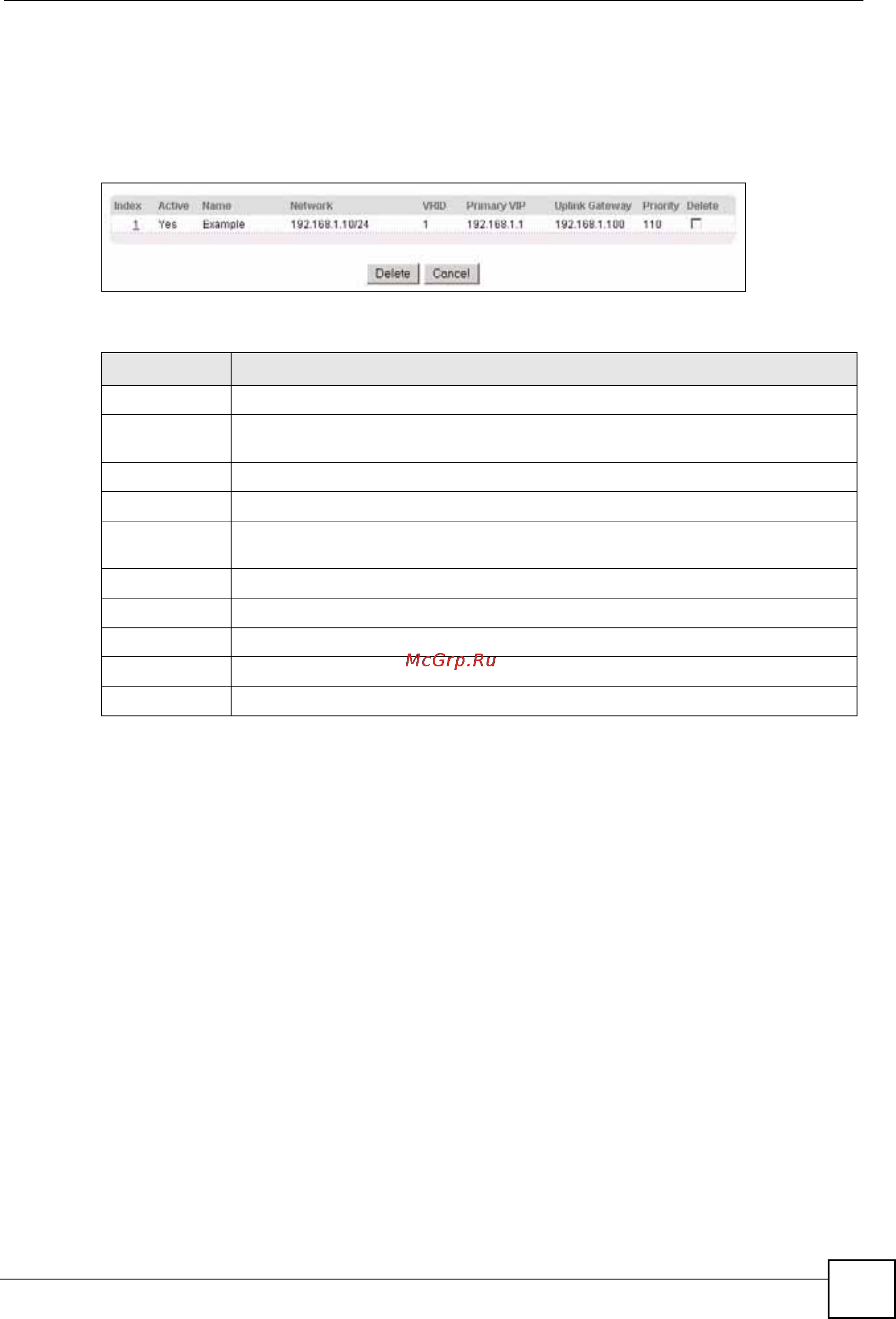

Рисунок 156 Экран VRRP Configuration: итоговая таблица
Поля экрана описаны в следующей таблице.
34.5 Примеры настройки VRRP
В следующих разделах описаны два примера настройки VRRP на коммутаторе.
34.5.1 Пример с одной подсетью
На приведенном ниже рисунке показана простая сеть VRRP, включающая в себя только
один виртуальный маршрутизатор VR1 (VRID =1) и два коммутатора. Сеть подключена
к распределенной сети WAN через шлюз G (172.21.1.100). На хост-компьютере X в
качестве шлюза по умолчанию настроен виртуальный маршрутизатор VR1.
Таблица 108 Настройка VRRP: параметры VRRP
ПОЛЕ ОПИСАНИЕ
Index В этом поле отображается порядковый номер записи.
Active В этом поле указано, включена ли соответствующая запись VRRP (Yes) или
отключена (No).
Name В этом поле отображается имя-описание записи.
Network В этом поле отображается IP-адрес и маска подсети для интерфейса.
VRID В этом поле отображается идентификационный номер виртуального
маршрутизатора.
Primary VIP В этом поле
отображается IP-адрес основного виртуального маршрутизатора.
Uplink Gateway В этом поле отображается IP-адрес шлюза.
Priority В этом поле отображается уровень приоритета (от 1 до 255) для записи.
Delete Нажмите Delete, чтобы удалить выбранную запись из итоговой таблицы.
Cancel Нажмите Cancel, чтобы снять выделение с переключателей Delete.
