Глава 34 VRRP
Руководство пользователя GS-4012F/4024
304

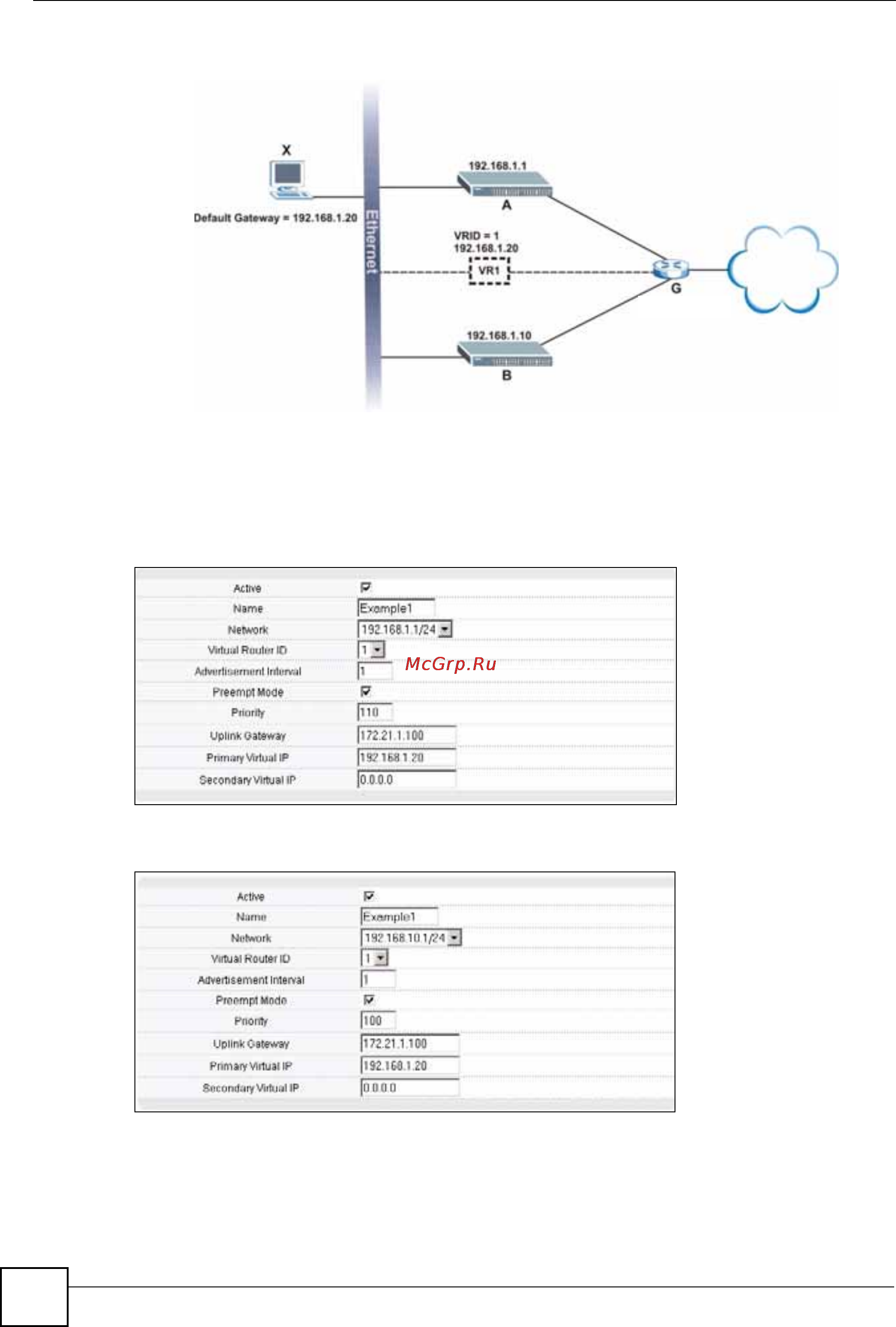

Рисунок 157 Пример настройки VRRP: сеть с одним виртуальным маршрутизатором
Коммутатор A необходимо настроить в качестве главного маршрутизатора. Уста новит е
на экранах VRRP Configuration коммутаторов следующие параметры VRRP, как
показано на рисунках ниже.
Рисунок 158 Пример настройки VRRP 1: значения параметров VRRP для коммутатора
A
Рисунок 159 Пример настройки VRRP 1: значения параметров VRRP для коммутатора
B
После настройки и сохранения конфигураций VRRP экраны VRRP Status коммутаторов
будут выглядеть следующим образом.
172.21.1.10
172.21.1.1
172.21.1.
