Zyxel GS-4024 [300/526] Параметры vrrp
![Zyxel GS-4024 [300/526] Параметры vrrp](/views2/1010800/page300/bg12c.png)
Глава 34 VRRP
Руководство пользователя GS-4012F/4024
300

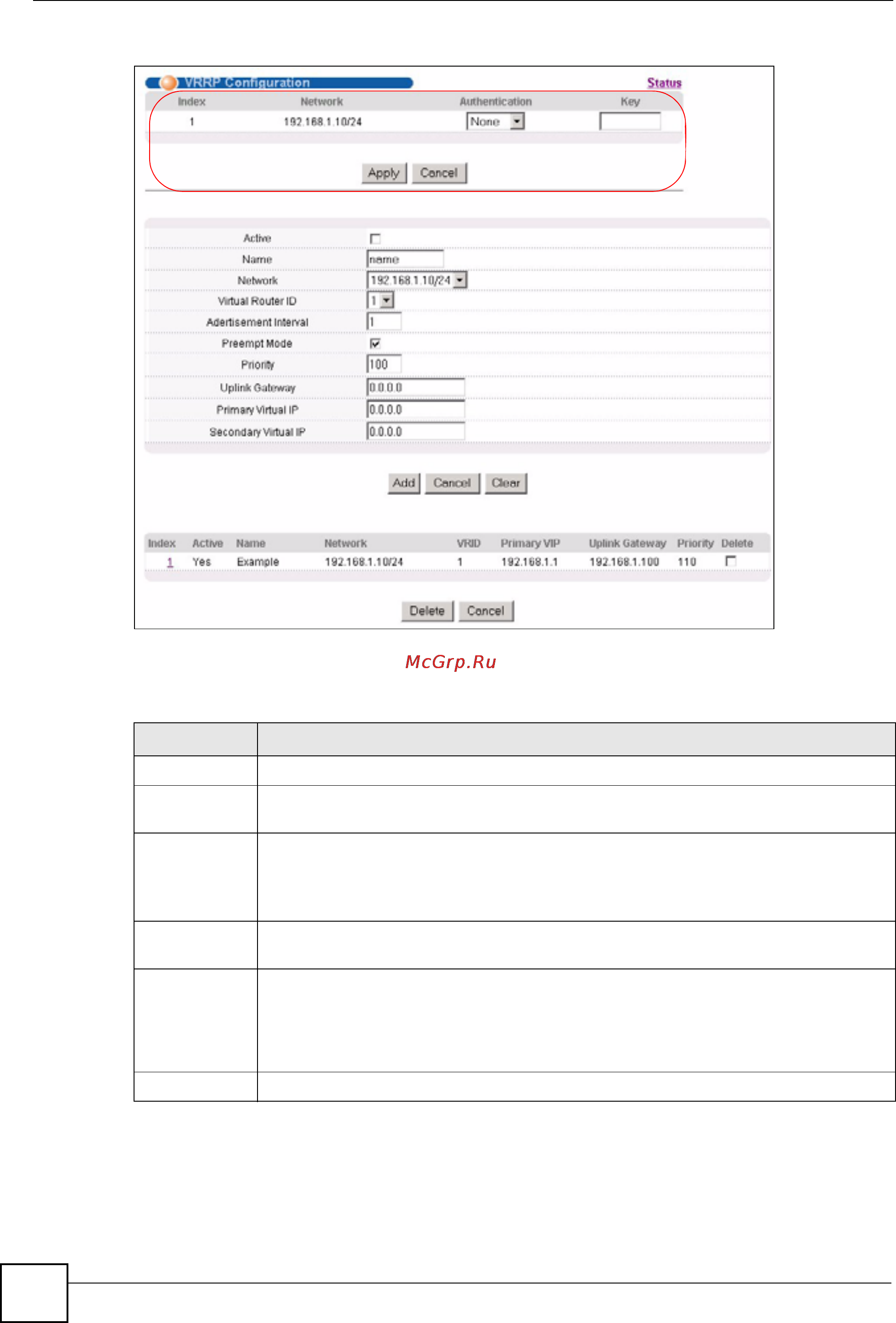

Рисунок 154 Экран VRRP Configuration: IP Interface
Поля экрана описаны в следующей таблице.
34.3.2 Параметры VRRP
В данном разделе описаны параметры VRRP.
Таблица 106 Экран VRRP Configuration: IP Interface
ПОЛЕ ОПИСАНИЕ
Index В этом поле отображается порядковый номер записи.
Network В этом поле отображается IP-адрес и количество единичных битов в маске
подсети для домена IP-маршрутизации.
Authentication Выберите None, чтобы отключить аутентификацию. Это значение выбрано по
умолчанию.
Выберите Simple, чтобы использовать для аутентификации пакетов VRRP,
передаваемых через данный интерфейс, аутентификацию по простому паролю.
Key В
случае выбора Simple в поле Authentication введите в данное поле пароль
(не более восьми печатных символов ASCII).
Apply Нажмите Apply, чтобы сохранить изменения в оперативной памяти
коммутатора. Эти настройки будут утеряны в случае выключения коммутатора
или перебоя в подаче питания, поэтому по завершении настройки необходимо
нажать на ссылке Save в верхней навигационной
панели для сохранения
изменений в энергонезависимой памяти.
Cancel Нажмите Cancel, чтобы отменить все изменения в таблице.
