Глава 24 Защита от подмены IP-адресов
Руководство пользователя GS-4012F/4024
241

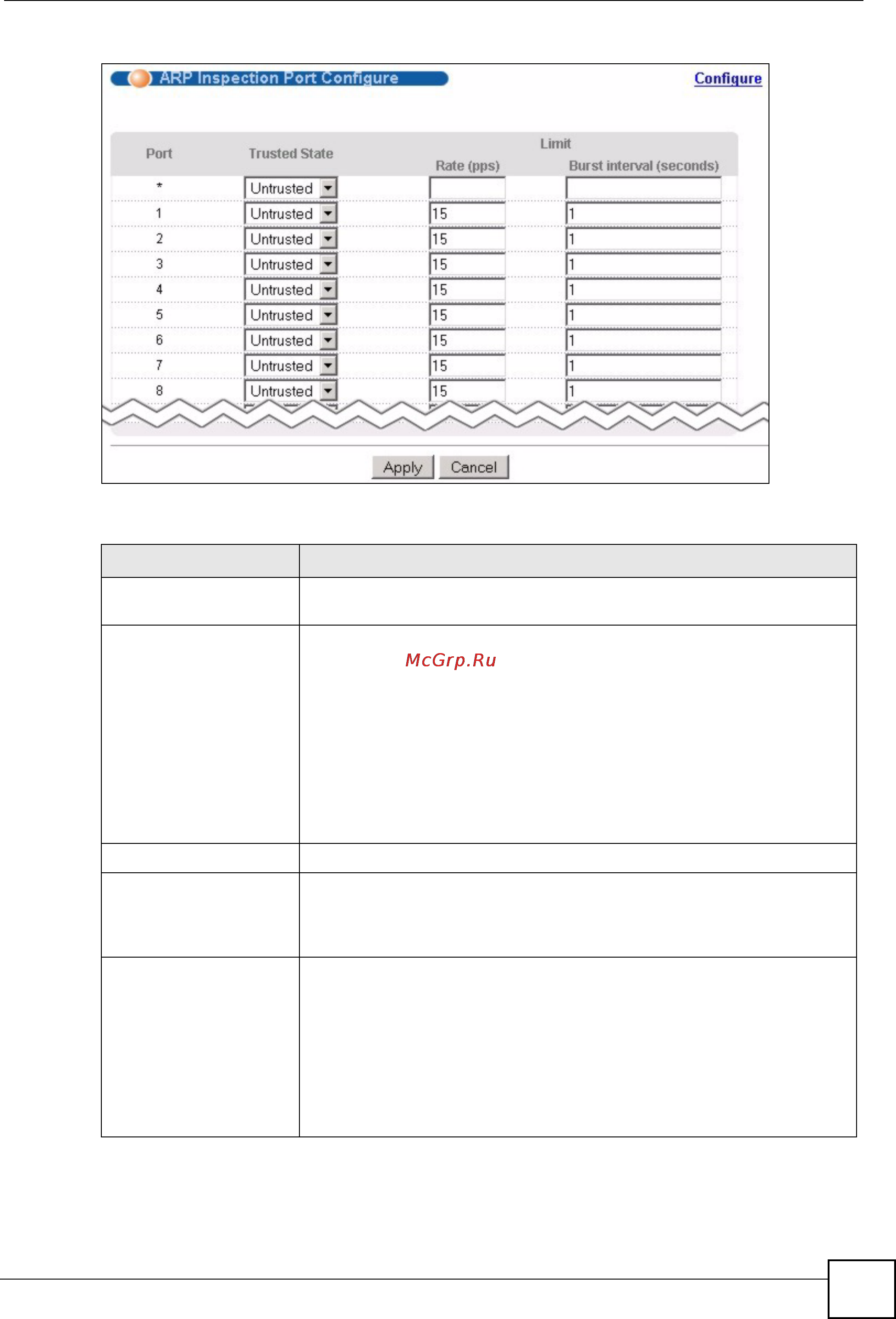

Рисунок 110 Экран ARP Inspection Port Configure
Поля экрана описаны в следующей таблице.
Таблица 78 Экран ARP Inspection Port Configure
ПОЛЕ ОПИСАНИЕ
Port В этом поле отображается номер порта. При настройке порта * эти
настройки применяются ко всем портам.
Trusted State Выберите, будет ли данный порт считаться доверенным (Trusted) или
не заслуживающим доверия (Untrusted).
Пакеты ARP, приходящие через доверенные порты, коммутатором не
отбрасываются ни по какой причине.
От не заслуживающих доверия портов коммутатор отбрасывает ARP-
пакеты
в следующих случаях:
• Информация об отправителе в ARP-пакете не совпадает с одной
из существующих привязок.
• Скорость поступления пакетов ARP слишком высока. Можно
указать максимальную скорость, с которой будут приниматься
ARP-пакеты через не заслуживающие доверия порты.
Limit Для доверенных портов данные настройки безразличны
Rate (pps) Укажите максимальную скорость (1-2048 пакетов в секунду), с которой
коммутатор
будет принимать ARP-пакеты через каждый из портов.
Все пакеты ARP сверх указанного лимита коммутатором
отбрасываются. Значение 0 позволяет отключить данный лимит.
Burst interval
(seconds)
Под этим значением понимается период времени, в течение которого
контролируется скорость поступления ARP-пакетов через каждый
порт. Например, если скорость установлена равной 15 пакетам в
секунду, а данный интервал – 1 секунде, то коммутатор
принимает
максимум 15 ARP-пакетов за каждый из интервалов
продолжительностью в одну секунду. Если интервал установить
равным 5 секундам, то коммутатор будет принимать максимум 75
ARP-пакетов в течение каждого пятисекундного интервала.
Введите продолжительность интервала оценки (1-15 секунд).
