Глава 27 RIP
Руководство пользователя GS-4012F/4024
254

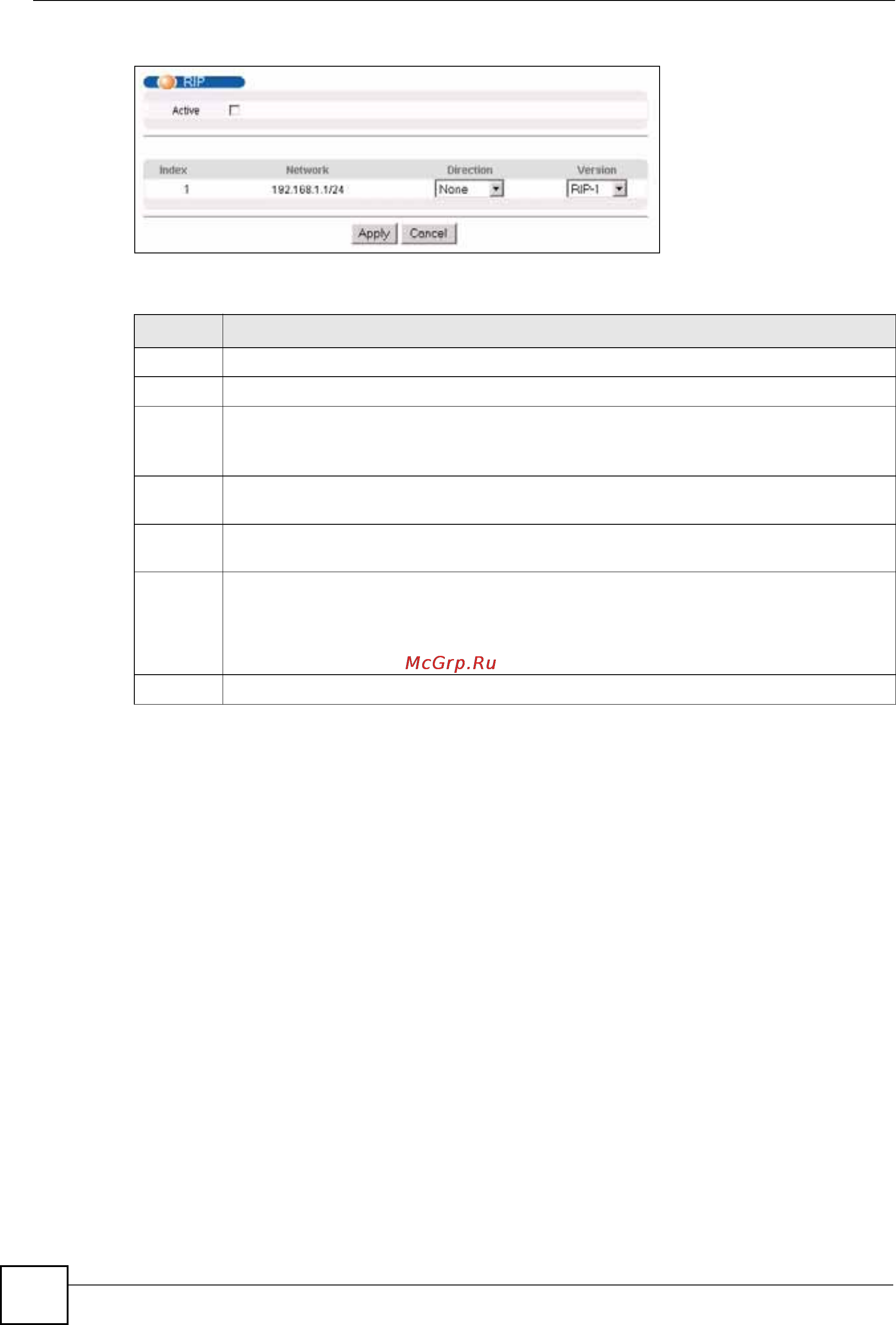

Рисунок 118 Экран RIP
Поля экрана описаны в следующей таблице.
Таблица 82 Экран RIP
ПОЛЕ ОПИСАНИЕ
Active Установите этот переключатель, чтобы включить протокол RIP на коммутаторе.
Index В этом поле отображается порядковый номер IP-интерфейса.
Network В этом поле отображается IP-интерфейс, настроенный на коммутаторе.
Дополнительную информацию о настройке IP-доменов можно найти в описании
экрана IP Setup.
Direction Выберите направления работы RIP из ниспадающего списка. Возможные значения:
Outgoing, Incoming, Both и None.
Version Выберите версию RIP
из ниспадающего списка. Возможные значения: RIP-1, RIP-2B
и RIP-2M.
Apply Нажмите Apply, чтобы сохранить изменения в оперативной памяти коммутатора.
Эти настройки будут утеряны в случае выключения коммутатора или перебоя в
подаче питания, поэтому по завершении настройки необходимо нажать на ссылке
Save в верхней навигационной панели для сохранения изменений в
энергонезависимой памяти.
Cancel
Нажмите Cancel, чтобы начать настройку всех полей заново.
