Глава 8 Виртуальные локальные сети (VLAN)
Руководство пользователя GS-4012F/4024
102

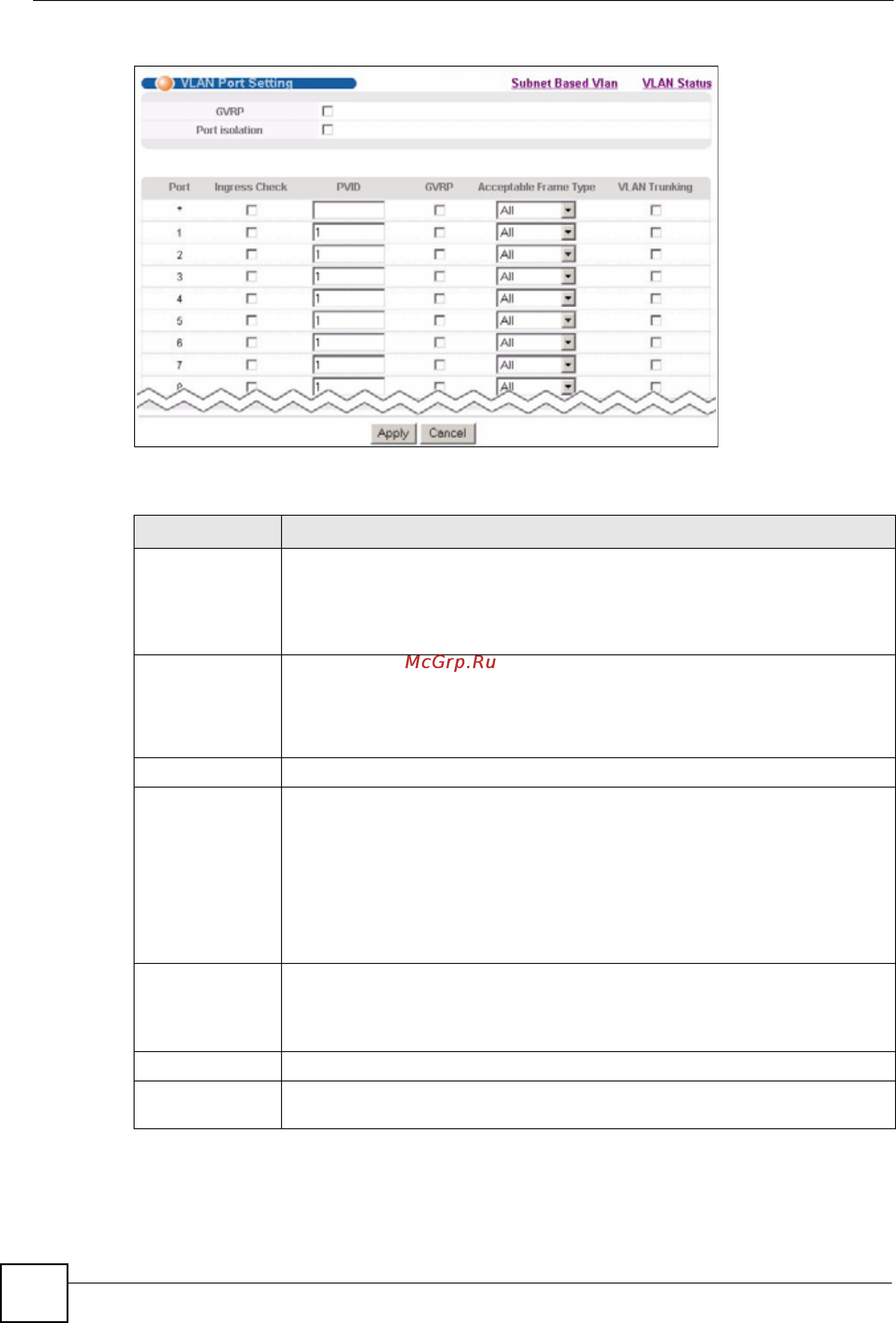

Рисунок 38 Экран Advanced Application > VLAN > VLAN Port Setting
Поля экрана описаны в следующей таблице.
Таблица 17 Экран Advanced Application > VLAN > VLAN Port Setting
ПОЛЕ ОПИСАНИЕ
GVRP GVRP (GARP VLAN Registration Protocol, протокол регистрации VLAN по
GARP) является протоколом регистрации, который определяет способ
регистрации коммутаторами необходимых членов VLAN на портах в сети.
Включение этой функции разрешает создание групп VLAN за пределами
локального коммутатора.
Port Isolation С помощью параметра изоляции портов Port Isolation можно запретить
каждому из портов обмениваться данными друг с другом – обмен будет
разрешен только с портом
управления CPU и совмещенными интерфейсами
GbE. Этот вариант является самым ограничивающим, но в то же время и
самым безопасным.
Port В этом поле отображается номер порта.
* Настройки в этой строке применяются ко всем портам.
Эту строку необходимо использовать лишь в том случае, если настройки всех
портов должны быть одинаковыми. С помощью этой
строки можно сначала
назначить общие для всех портов настройки, а затем внести необходимые
изменения на уровне отдельного порта.
Примечание: Изменения в данной строке сразу же копируются
на все порты.
Ingress Check Если данный переключатель для порта установлен, коммутатор отбрасывает
входящие кадры для VLAN, членом которых не является данный порт.
Снимите выделение с переключателя, если требуется отключить
фильтрацию входящих кадров.
PVID Введите номер от 1 до 4094 в качестве идентификатора VLAN для порта.
GVRP Установите этот переключатель, чтобы включить на этом порту протокол
GVRP.
