Глава 5 Пример первичной настройки
Руководство пользователя GS-4012F/4024
70

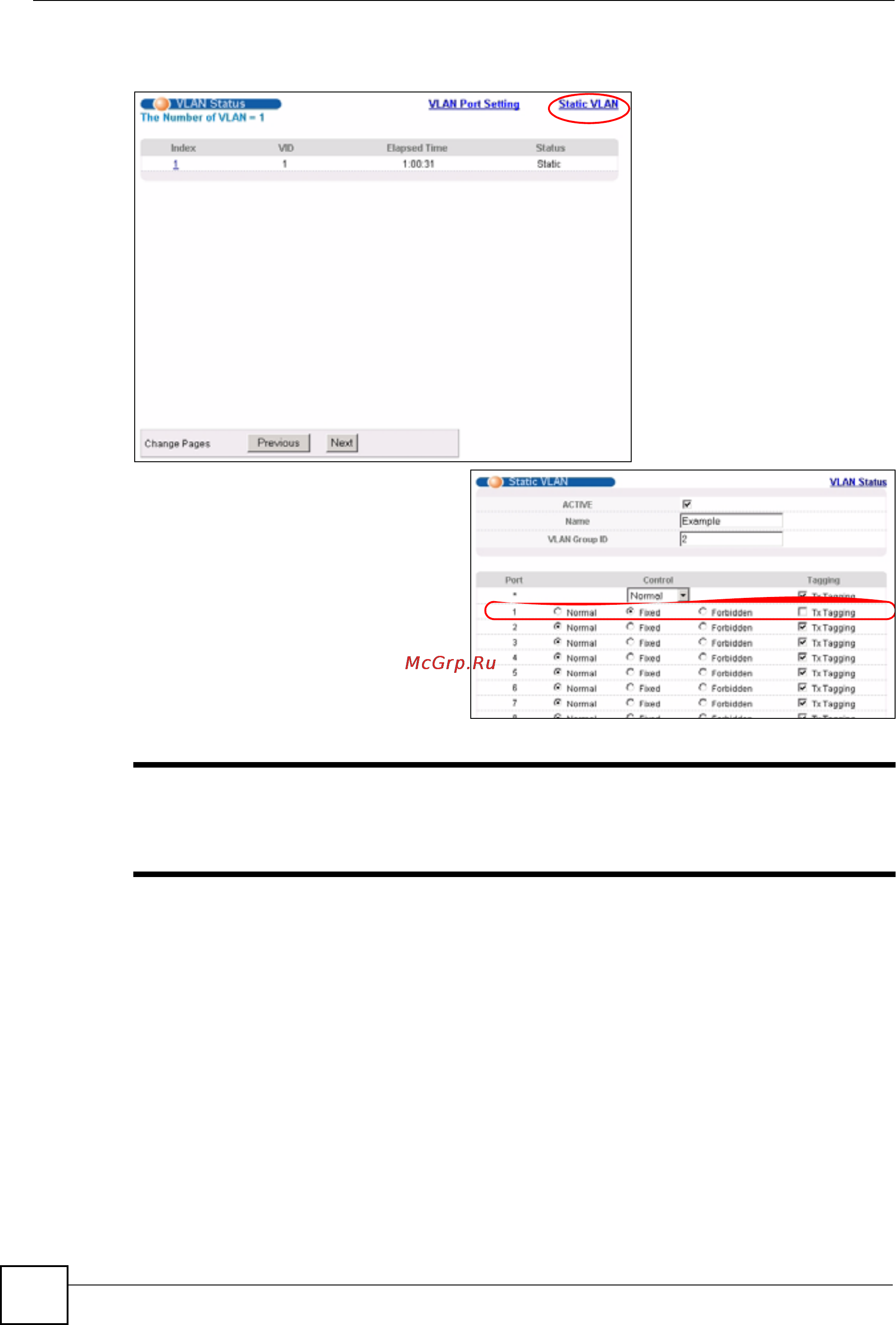

1 Выберите в навигационной панели Advanced Application и VLAN, затем
выберите пункт Static VLAN.
2 На экране Static VLAN
выберите ACTIVE, введите
имя-описание в поле Name и
введите 2 в поле VLAN Group
ID для сети VLAN2.
" Поле VLAN Group ID на этом экране и поле VID на экране меню IP Setup
относятся к одному и тому же идентификатору виртуальной локальной
сети VLAN ID.
3 Поскольку сеть VLAN2 подключена к порту 1 коммутатора, выберите пункт Fixed,
чтобы назначить порт 1 постоянным членом только этой VLAN.
4 Чтобы не поддерживающие идентификаторы VLAN устройства (например,
компьютеры и концентраторы) правильно принимали кадры, снимите выделение с
переключателя TX Tagging – тогда коммутатор будет удалять теги VLAN перед
отправкой.
5 Нажмите Add, чтобы сохранить настройки в оперативной памяти.
Настройки в
оперативной памяти теряются при отключении питания коммутатора.
