Руководство пользователя GS-4012F/4024
361
ГЛАВА 44
Настройка клонирования
В данной главе описывается возможность копирования настроек одного порта на другие
порты.
44.1 Настройка клонирования
С помощью клонирования можно скопировать основные и расширенные настройки
порта-источника на один или несколько портов назначения. Чтобы отобразить
показанный ниже экран, нажмите Management, Configure Clone.

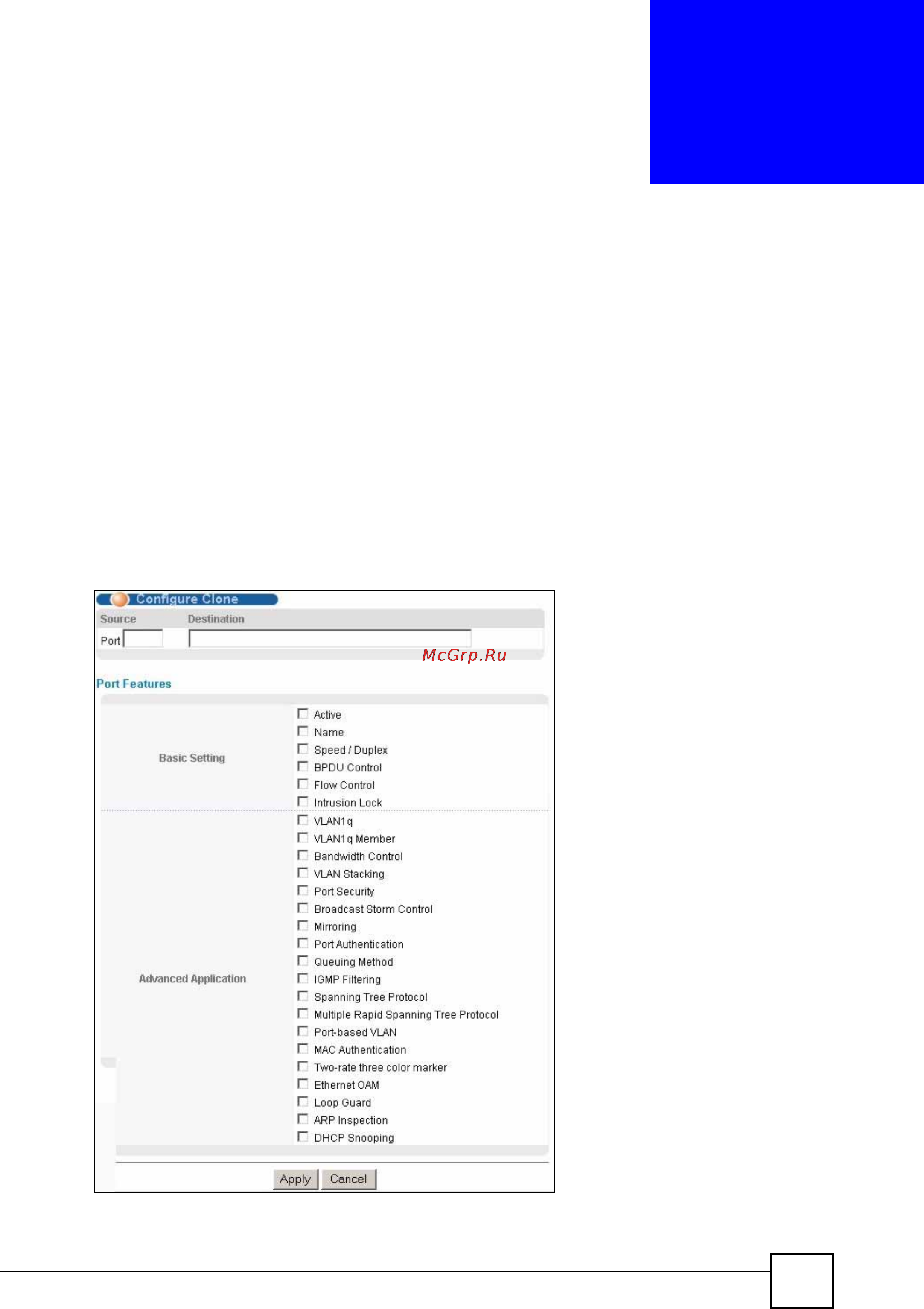

Рисунок 201 Экран Configure Clone
