Глава 11 Протокол покрывающего дерева
Руководство пользователя GS-4012F/4024
130
11.7 Состояние протокола MRSTP
Чтобы отобразить следующий экран состояния, нажмите в навигационной панели
Advanced Application > Spanning Tree Protocol. Более подробную информацию о
MRSTP можно найти в разд.11.1 на стр.117.
" Данный экран доступен лишь в том случае, если на коммутаторе был
включен протокол MRSTP.

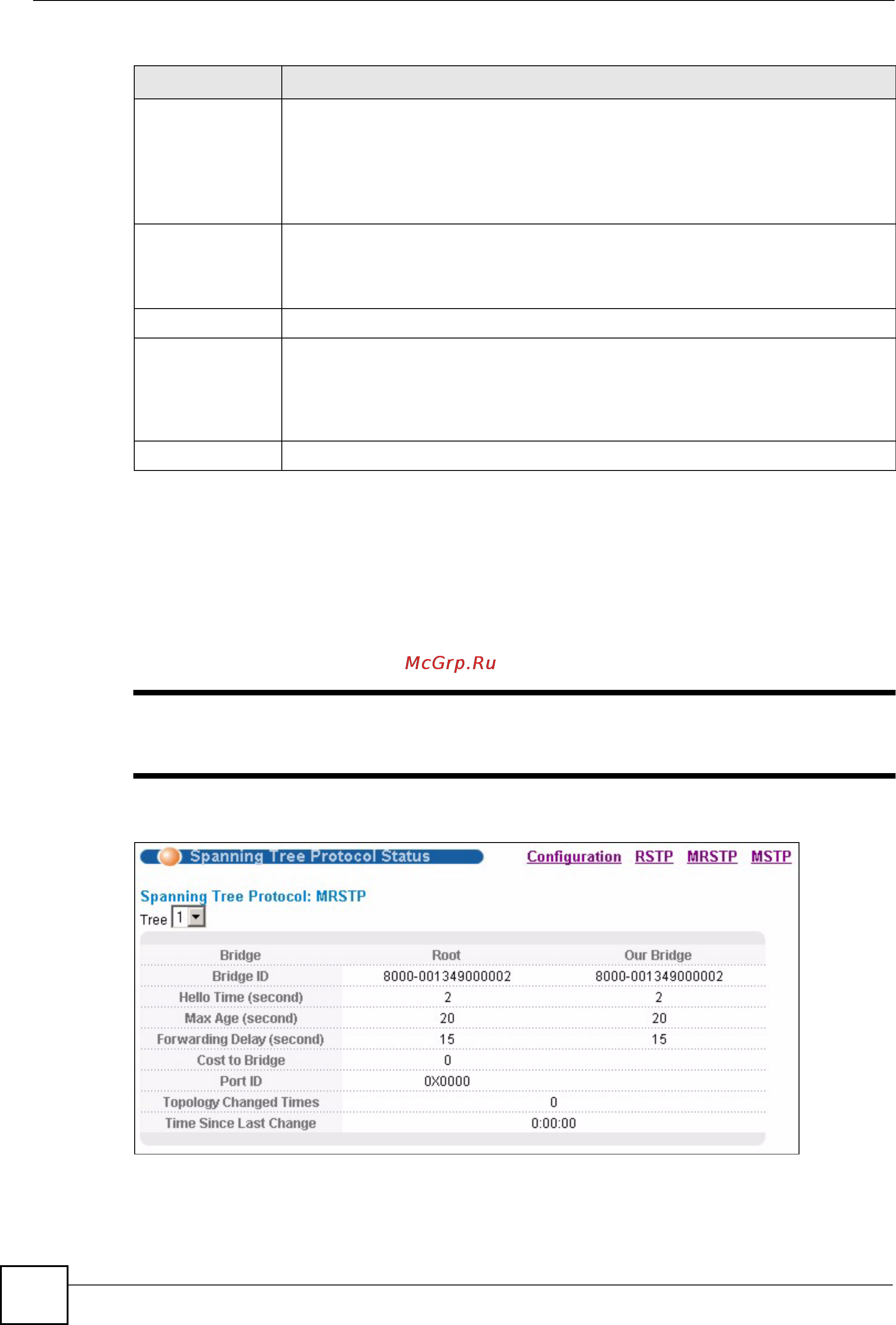

Рисунок 55 Экран Advanced Application > Spanning Tree Protocol > Status: MRSTP
Priority Здесь можно определить приоритет для каждого из портов.
Уровень приоритета определяет, какой из портов нужно отключить, когда на
нескольких портах коммутатора образуется петля. Порты с более высоким
значением приоритета отключаются первыми. Допустимый диапазон
значений – от 0 до 255, по умолчанию устанавливается уровень приоритета
128.
Path Cost Стоимость пути – стоимость передачи кадра в локальную сеть
через этот
порт. Данное значение рекомендуется выбирать в зависимости от скорости
моста. Чем ниже скорость, тем выше стоимость – дополнительную
информацию можно найти в табл. 22 на стр.118.
Tree Укажите, к какому дереву STP должен принадлежать данный порт.
Apply Нажмите Apply, чтобы сохранить изменения в оперативной памяти
коммутатора. Эти настройки будут утеряны в случае
выключения
коммутатора или перебоя в подаче питания, поэтому по завершении
настройки необходимо нажать на ссылке Save в верхней навигационной
панели для сохранения изменений в энергонезависимой памяти.
Cancel Нажмите Cancel, чтобы начать настройку на этом экране заново.
Таблица 27 Экран Advanced Application > Spanning Tree Protocol > MRSTP
ПОЛЕ ОПИСАНИЕ
