Глава 18 Классификация
Руководство пользователя GS-4012F/4024
168
18.3 Просмотр и редактирование настройки
классификации
Чтобы просмотреть сводную информацию о настройках классификации, перейдите к
итоговой таблице в нижней части экрана Classifier. Чтобы изменить настройки правила,
нажмите на номере в поле Index.
" В случае противоречия между двумя правилами приоритет имеет
правило более высокого уровня.

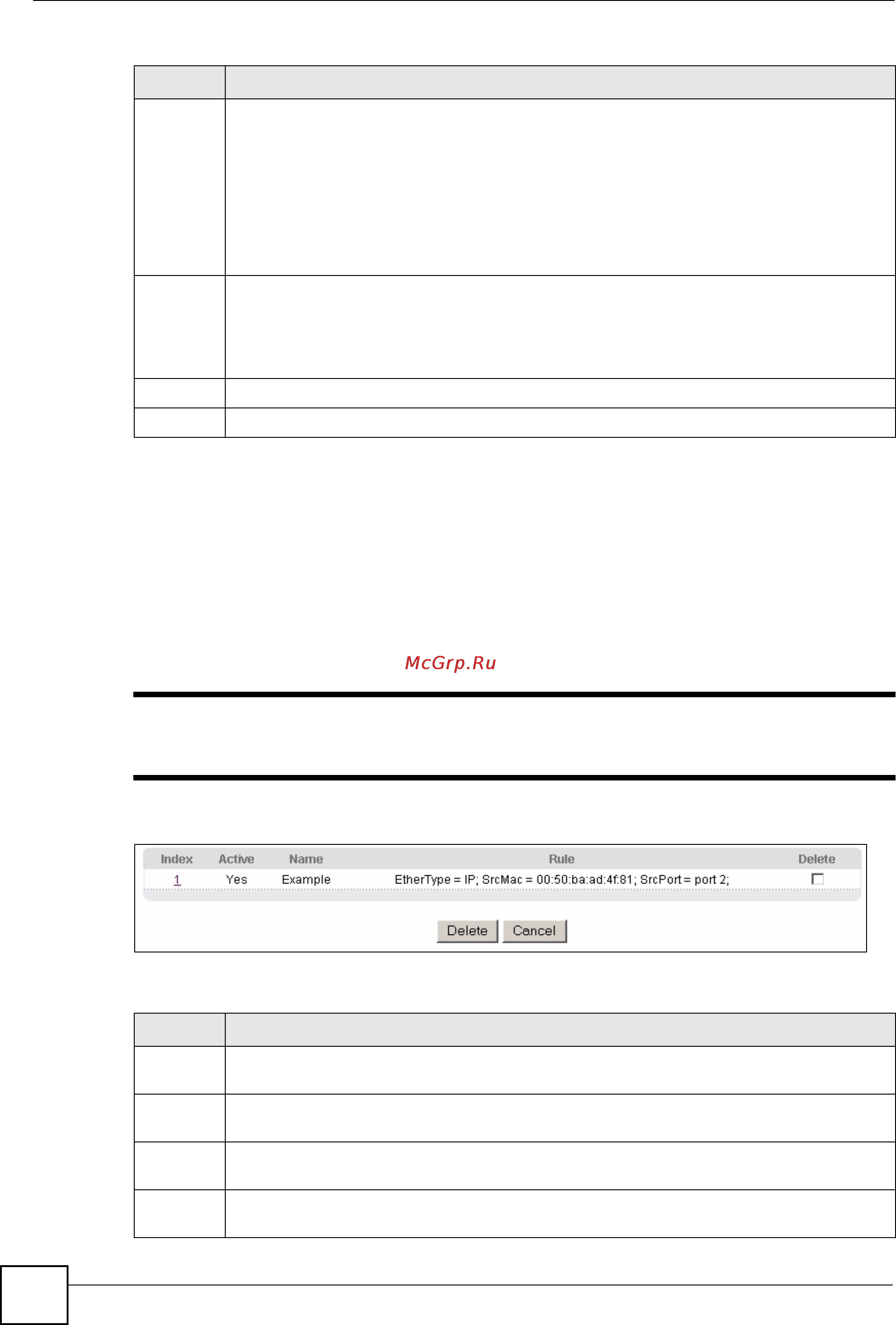

Рисунок 73 Экран Advanced Application > Classifier: итоговая таблица
Поля экрана описаны в следующей таблице.
Socket
Number
Примечание: Чтобы настроить номера сокетов, предварительно
необходимо выбрать в поле IP Protocol значение UDP или
TCP.
Выберите Any, чтобы правило применялось для всех номеров портов протоколов
TCP/UDP, или выберите второй вариант и введите номер порта протокола TCP/
UDP.
Add Нажмите Add, чтобы добавить запись в итоговую таблицу ниже и сохранить
изменения в оперативной памяти коммутатора. Эти настройки будут утеряны в
случае выключения коммутатора или перебоя в подаче питания, поэтому
по
завершении настройки необходимо нажать на ссылке Save в верхней навигационной
панели для сохранения изменений в энергонезависимой памяти.
Cancel Нажмите Cancel, чтобы сбросить поля к предыдущим значениям.
Clear Нажмите Clear, чтобы вернуться к заводским настройкам.
Таблица 42 Экран Advanced Application > Classifier (продолжение)
ПОЛЕ ОПИСАНИЕ
Таблица 43 Экран Classifier: итоговая таблица
ПОЛЕ ОПИСАНИЕ
Index В этом поле отображается порядковый номер правила. Нажмите на этот номер,
чтобы отредактировать правило.
Active В этом поле отображается Yes, если правило активно, и No, если правило
отключено.
Name В этом поле отображается имя-описание для данного правила. Оно будет
использоваться только для идентификации.
Rule В этом поле отображаются сводные сведения
по настройкам правила
классификации.
