Руководство пользователя GS-4012F/4024
309
ГЛАВА 35
Обслуживание
В данной главе описаны настройки на экранах, позволяющих работать с файлами
встроенного программного обеспечения и конфигурации.
35.1 Экран обслуживания
На этом экране осуществляется управление встроенным программным обеспечением и
файлами конфигурации. Чтобы отобразить показанный ниже экран, выберите в
навигационной панели Management, Maintenance.

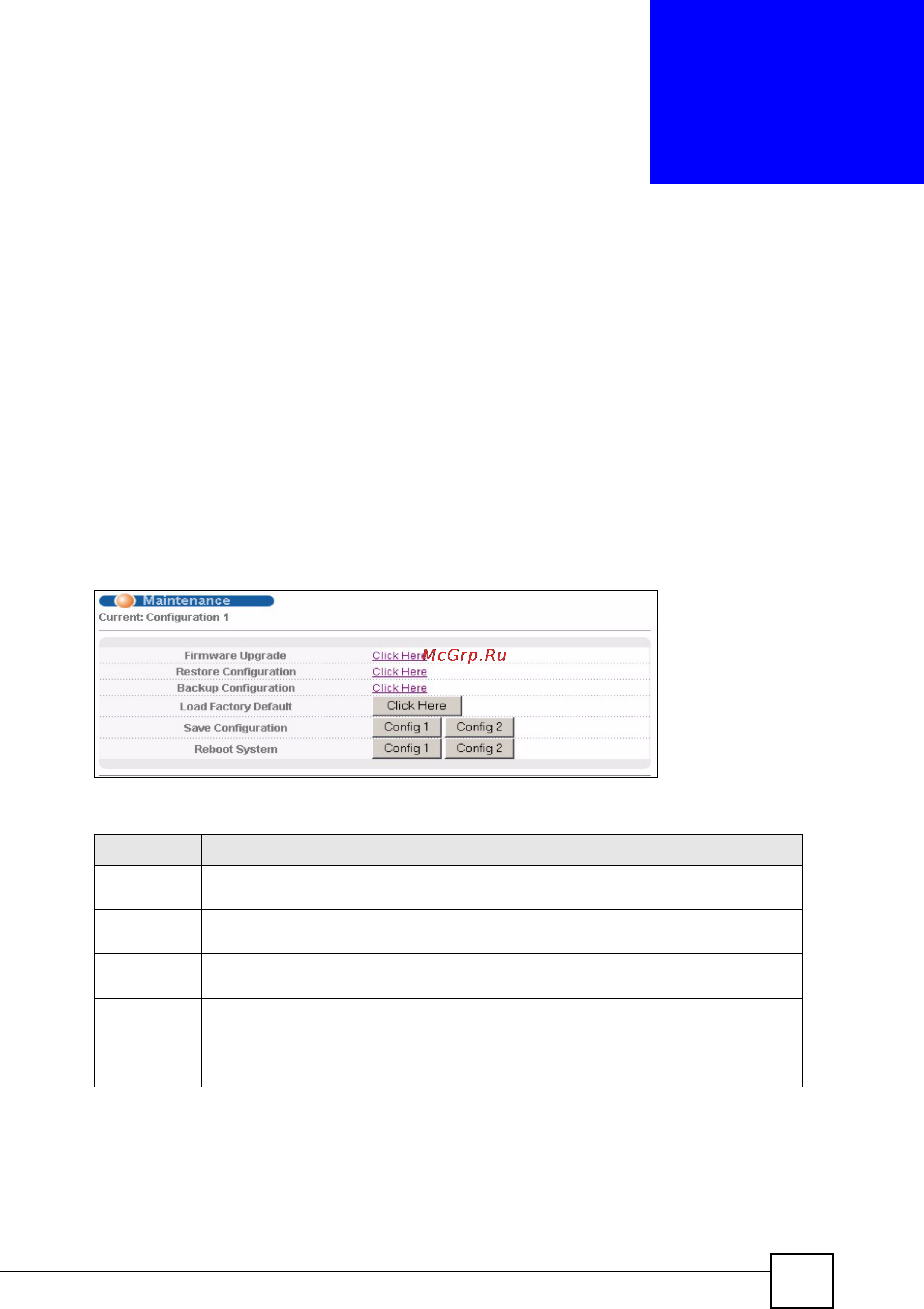

Рисунок 167 Экран Maintenance
Поля экрана описаны в следующей таблице.
Таблица 109 Экран Maintenance
ПОЛЕ ОПИСАНИЕ
Current В этом поле отображается, какая конфигурация используется коммутатором в
данный момент (Configuration 1 или Configuration 2).
Firmware
Upgrade
Нажмите Click Here для перехода к экрану обновления встроенного аппаратного
обеспечения Firmware Upgrade.
Restore
Configuration
Нажмите Click Here для перехода к экрану восстановления конфигурации
Restore Configuration.
Backup
Configuration
Нажмите Click Here для перехода к экрану резервного копирования
конфигурации Backup Configuration.
Load Factory
Default
Нажмите Click Here
для сброса конфигурации к заводским настройкам по
умолчанию.
