Руководство пользователя GS-4012F/4024
45
ГЛАВА 3
Обзор аппаратного
обеспечения
В данной главе описаны передняя и задняя панель коммутатора, а также показаны
аппаратные подключения.
3.1 Подключения на передней панели

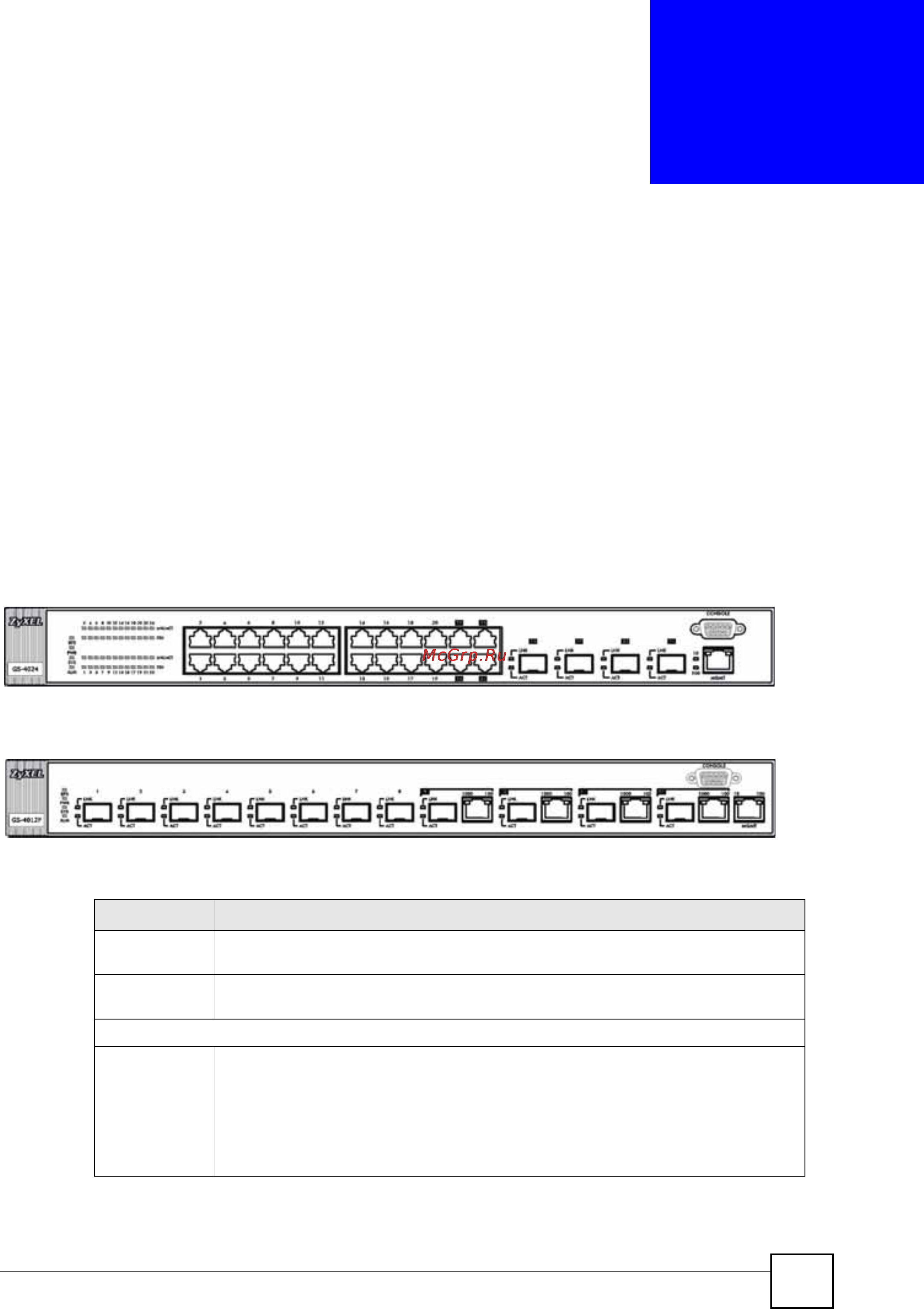

Передняя панель коммутатора показана на рисунке ниже.
Рисунок 8 Передняя панель: GS-4024
Рисунок 9 Передняя панель: GS-4012F
Назначение портов на передней панели описано в следующей таблице.
Таблица 1 Передняя панель
ПОРТ ОПИСАНИЕ
MGMT Подключается к компьютеру с использованием Ethernet-кабеля с разъемом RJ-
45 для локальной настройки коммутатора.
Консольный
порт
К этому порту следует подключаться только тогда, когда требуется настроить
коммутатор с помощью интерфейса командной строки через консольный порт.
Модель GS-4024
20 портов
Gigabit
Ethernet на
100/1000
Мбит/с с
разъемами
RJ-45
К этим портам можно подключать компьютеры, концентраторы
, Ethernet-
коммутаторы или маршрутизаторы.
