Глава 25 Защита от образования петель
Руководство пользователя GS-4012F/4024
247

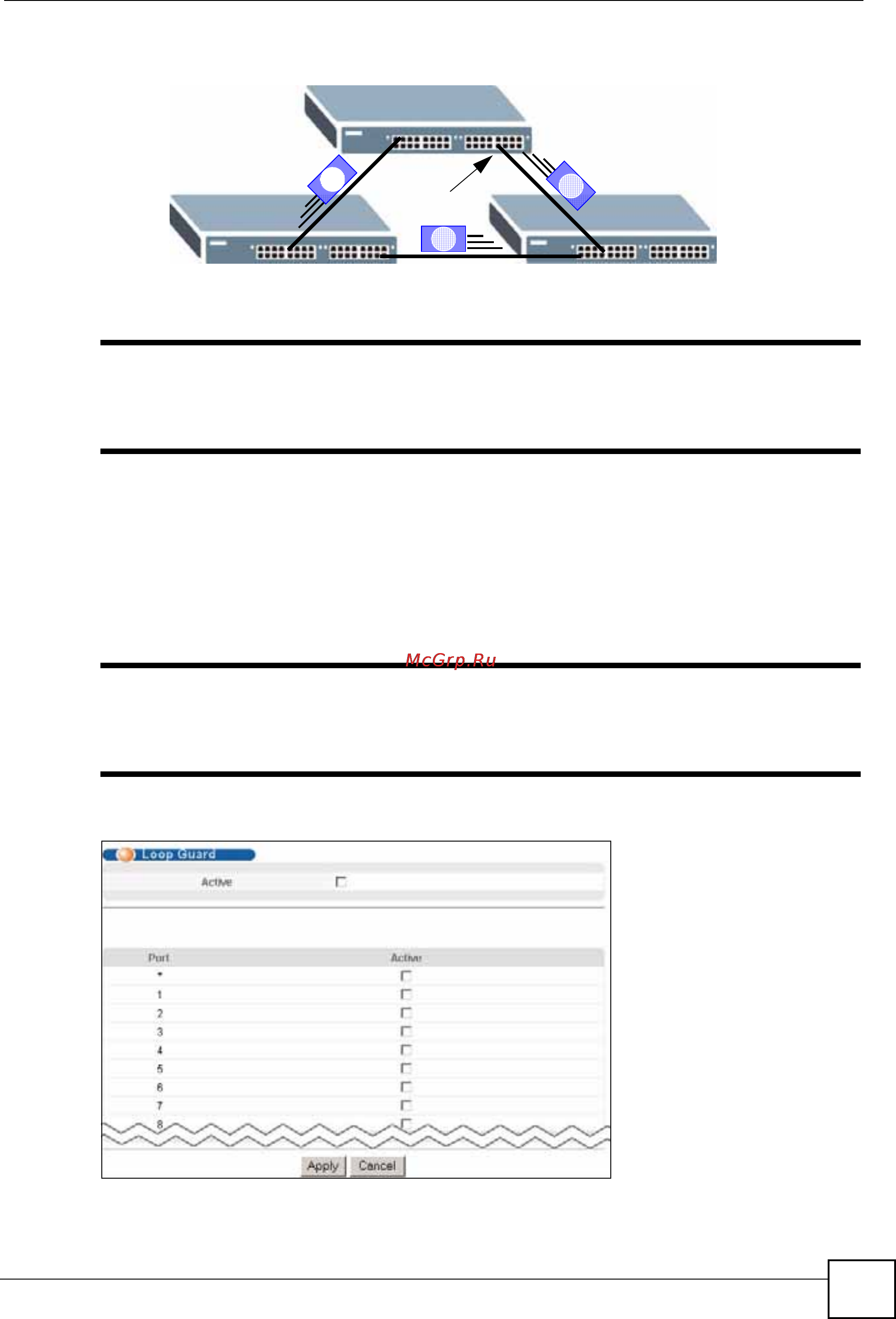

Рисунок 115 Защита от образования петель – петля в сети
" После устранения проблемы с петлей в сети отключенный порт можно
снова активировать через Web-конфигуратор (см. разд.7.7 на стр.89)
или интерфейс командной строки (см. разд. 45.12.4 на стр. 419).
25.2 Настройка защиты от образования петель
Чтобы отобразить показанный ниже экран, выберите в навигационной панели Advanced
Application > Loop Guard.
" Функция защиты от образования петель не может быть включена на
портах, для которых включен протокол покрывающего дерева (RSTP,
MRSTP или MSTP).
Рисунок 116 Экран Advanced Application > Loop Guard
A
P
P
N
P
