Zyxel GS-4024 [359/526] Таблица маршрутизации
![Zyxel GS-4024 [359/526] Таблица маршрутизации](/views2/1010800/page359/bg167.png)
Руководство пользователя GS-4012F/4024
359
ГЛАВА 43
Таблица маршрутизации
В данной главе описана таблица маршрутизации.
43.1 Обзор
В таблице маршрутизации содержится информация о маршрутах к сетям, доступным
для коммутатора. Данный коммутатор автоматически обновляет таблицу
маршрутизации с использованием информации RIP, получаемой от других устройств
Ethernet.
43.2 Просмотр таблицы маршрутизации
На данном экране можно просмотреть информацию в таблице маршрутизации. Чтобы
отобразить показанный ниже экран, выберите в навигационной панели Management,
Routing Table.

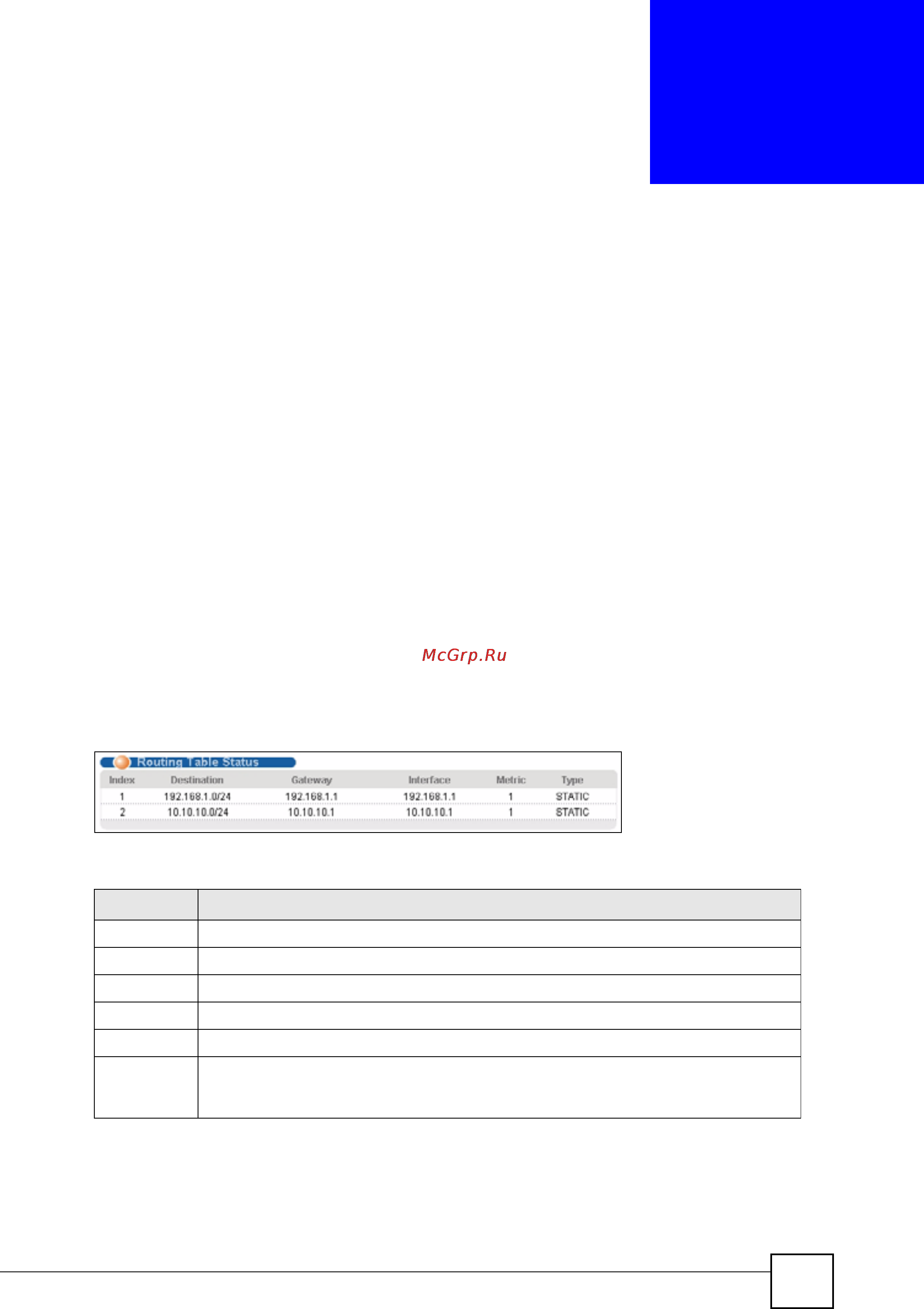

Рисунок 200 Экран Routing Table Status
Поля экрана описаны в следующей таблице.
Таблица 134 Экран Routing Table Status
ПОЛЕ ОПИСАНИЕ
Index В этом поле отображается порядковый номер.
Destination В этом поле отображается домен IP-маршрутизации пункта назначения.
Gateway В этом поле отображается IP-адрес шлюза.
Interface В этом поле отображается IP-адрес интерфейса.
Metric В этом поле отображается стоимость маршрута.
Type В этом поле отображается способ получения маршрута; OSPF – добавлен в
качестве интерфейса OSPF, RIP – получен из
поступающих пакетов RIP или
STATIC – добавлен в виде статической записи.
