Глава 5 Пример первичной настройки
Руководство пользователя GS-4012F/4024
69
1 Выберите в навигационной
панели Web-конфигуратора IP
Application и DHCP, затем
нажмите на ссылке VLAN.

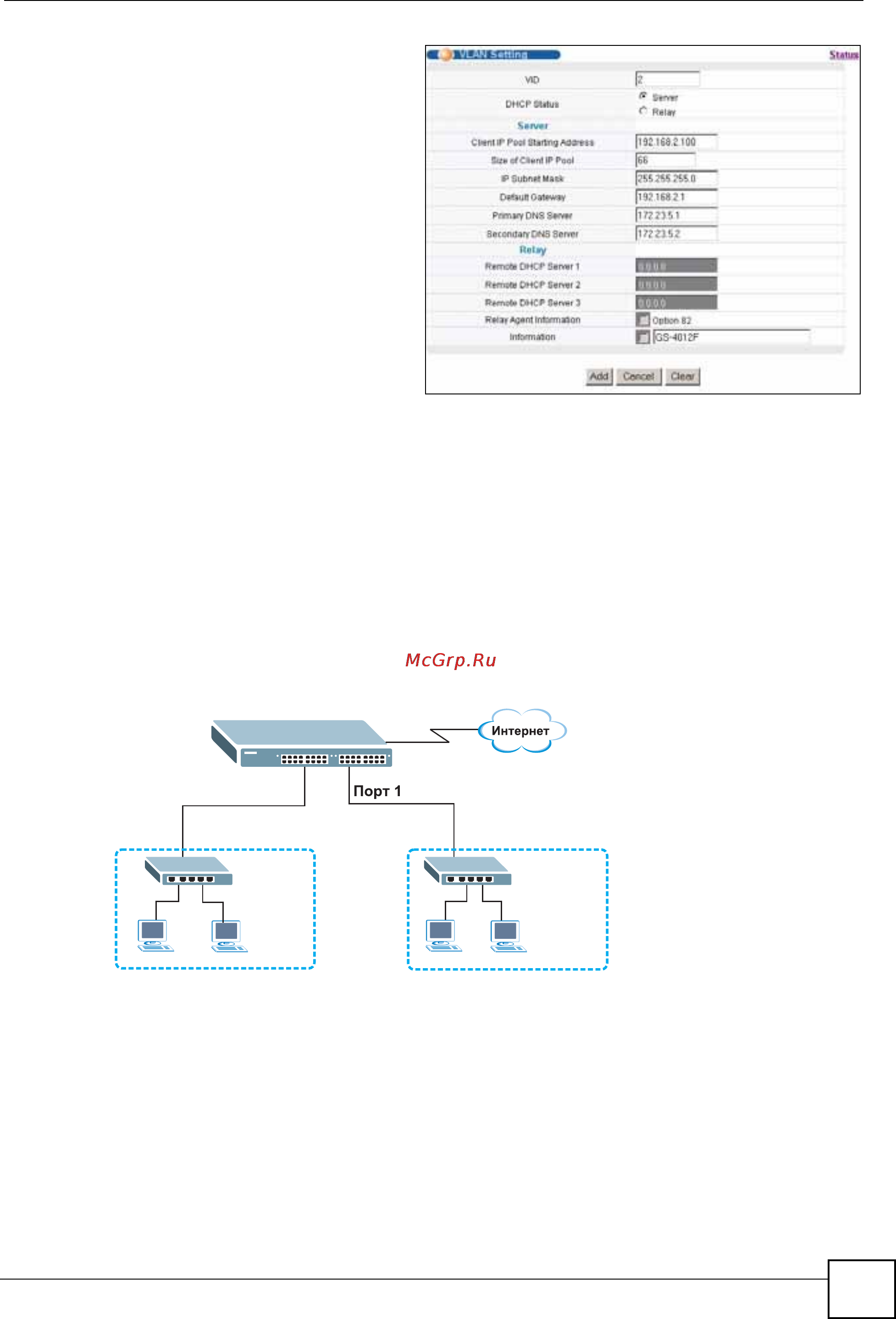

2 На экране VLAN Setting
укажите идентификатор сети
VLAN, к которой принадлежат
клиенты DHCP, и введите
начальный адрес пула IP-
адресов, маску подсети, адрес
шлюза по умолчанию и адрес
или адреса серверов DNS.
3 Нажмите Add, чтобы
сохранить настройки в
оперативной памяти.
Настройки в оперативной памяти теряются при отключении питания коммутатора.
5.1.3 Создание виртуальной локальной сети VLAN
Виртуальные локальные сети ограничивают широковещательные кадры той группой
VLAN, к которой принадлежит порт (порты). Для этого можно использовать
виртуальные локальные сети на основе портов или статические виртуальные локальные
сети на основе тегов с фиксированными портами-членами.
В данном примере порт 1 конфигурируется в качестве члена виртуальной локальной
сети VLAN 2.
Рисунок 24 Пример первичной настройки сети: виртуальная локальная сеть
VLAN 1 VLAN 2
