Глава 33 DHCP
Руководство пользователя GS-4012F/4024
295

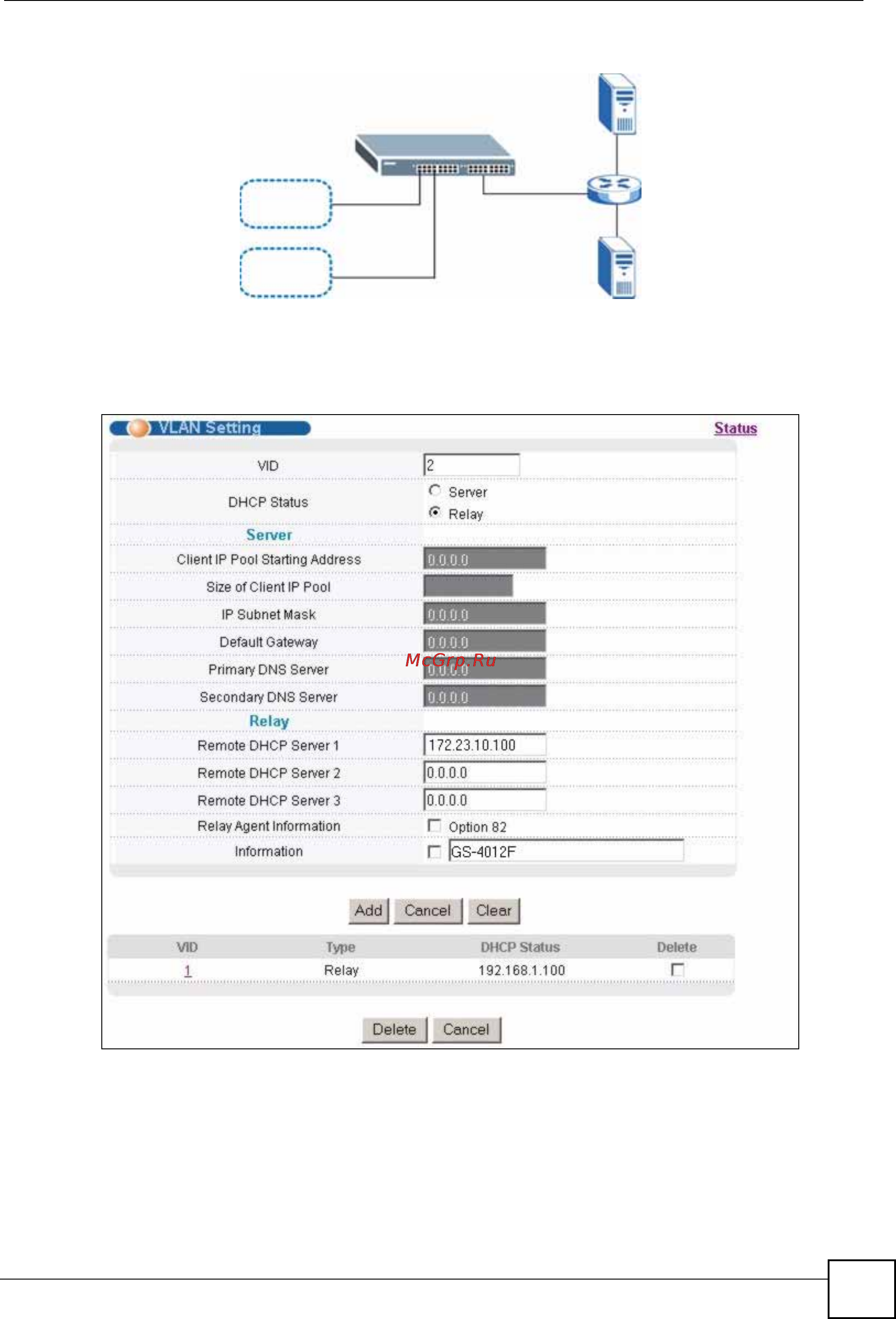

Рисунок 150 Ретрансляция DHCP для двух VLAN
Для показанного примера настройки на экране VLAN Setting должны быть
следующими.
Рисунок 151 Пример настройки ретрансляции DHCP для двух VLAN
VLAN 1
VLAN 2
DHCP:
192.168.1.100
DHCP:
172.23.10.100
