Глава 33 DHCP
Руководство пользователя GS-4012F/4024
289

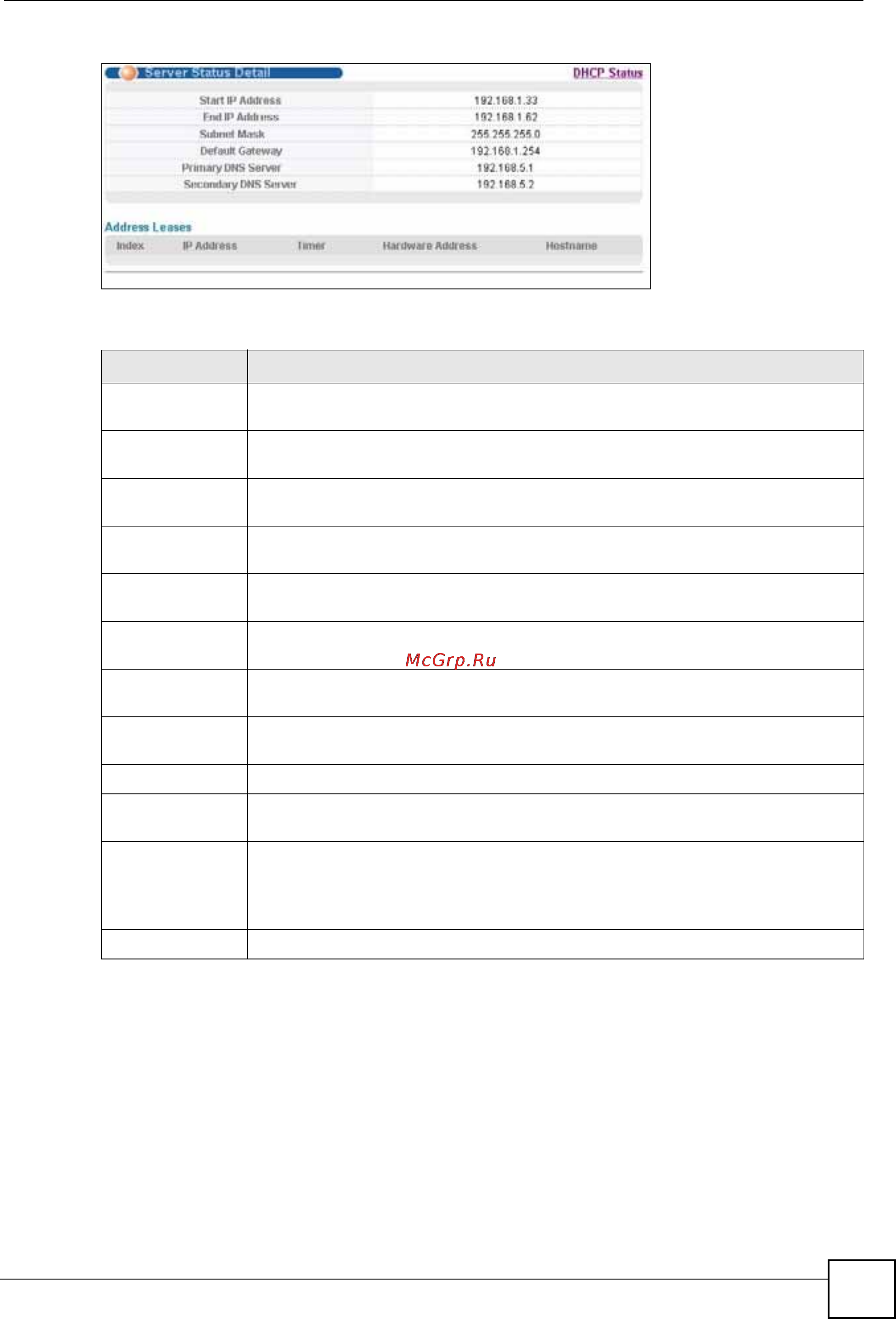

Рисунок 145 Экран IP Application > DHCP > DHCP Server Status Detail
Поля экрана описаны в следующей таблице.
33.4 Ретрансляция DHCP
Если клиенты DHCP и сервер DHCP находятся в различных широковещательных
доменах, на коммутаторе необходимо настроить ретрансляцию DHCP. При
первоначальном выделении IP-адреса коммутатор помогает передавать информацию о
сети (такую как IP-адрес и маску подсети) от клиента DHCP к серверу DHCP. После
получения клиентом DHCP IP-адреса и его подключения к сети обновление
информации между клиентом DHCP и сервером DHCP производится без
участия
коммутатора.
Таблица 101 Экран IP Application > DHCP Server Status Detail
ПОЛЕ ОПИСАНИЕ
Start IP Address В этом поле отображается начальный IP-адрес пула IP-адресов, настроенных
на данном экземпляре сервера DHCP.
End IP Address В этом поле отображается конечный IP-адрес пула IP-адресов, настроенных
на данном экземпляре сервера DHCP.
Subnet Mask В этом поле отображается маска подсети для клиентов, назначаемая данным
экземпляром сервера DHCP.
Default Gateway В этом поле отображается адрес шлюза по умолчанию для клиентов,
назначаемый данным экземпляром сервера DHCP.
Primary DNS
Server
В этом поле отображается адрес основного сервера DNS для клиентов,
назначаемый данным экземпляром сервера DHCP.
Secondary DNS
Server
В этом поле отображается адрес вспомогательного сервера DNS для
клиентов, назначаемый данным экземпляром сервера DHCP.
Address Leases В данном разделе отображается информация об IP-адресах, выданных
клиентам данным сервером DHCP.
Index В этом поле отображается порядковый номер каждого
запроса DHCP,
обработанного коммутатором.
IP Address IP-адрес, выданный клиенту DHCP.
Timer В этом поле отображается время, оставшееся до момента возобновления
своего IP-адреса клиентом DHCP.
Hardware
Address
В этом поле отображается MAC-адрес клиента DHCP.
В этом поле может также отображаться надпись SELF OCCUPIED ADDRESS,
если IP-адрес не может быть использован для DHCP ввиду того, что он уже
назначен самому коммутатору.
Hostname В
этом поле отображается имя системы клиента.
