Глава 4Web-конфигуратор
Руководство пользователя GS-4012F/4024
63

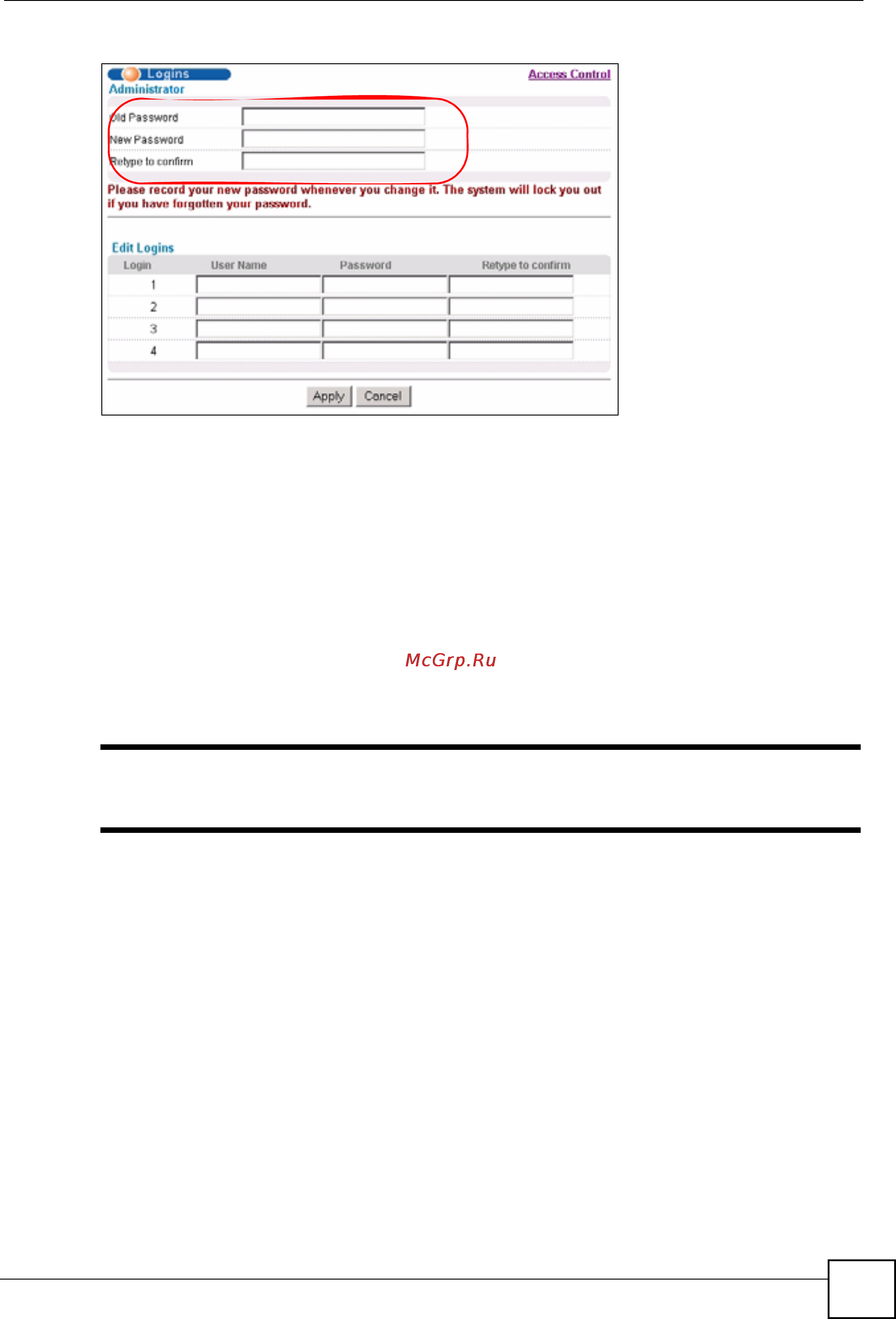

Рисунок 20 Изменение пароля администратора
4.4 Сохранение конфигурации
Закончив изменение настроек на экране, нажмите Apply для сохранения изменений в
оперативной памяти. Настройки в оперативной памяти теряются при отключении
питания коммутатора.
Чтобы сохранить конфигурацию в энергонезависимой памяти, нажмите на ссылку Save
в правом верхнем углу Web-конфигуратора. Под энергонезависимой памятью
коммутатора понимается память, содержимое которой сохраняется даже при
отключении питания коммутатора.
" После завершения сеанса настройки обязательно воспользуйтесь
ссылкой Save.
4.5 Блокировка коммутатора
Выполнение любого из следующих действий приводит к блокированию возможности
внутриполосного управления коммутатором (управления через порты передачи данных)
для всех пользователей:
1 Удаление виртуальной локальной сети управления (по умолчанию – VLAN 1).
2 Удаление всех виртуальных локальных сетей на основе портов, членом которых
является порт CPU. «Порт CPU» – это управляющий порт коммутатора.
3 Установка фильтрации всего трафика для
порта CPU.
4 Отключение всех портов.
5 Ошибка в текстовом конфигурационном файле.
6 Утрата пароля и/или IP-адреса.
