Глава 36 Контроль доступа
Руководство пользователя GS-4012F/4024
332

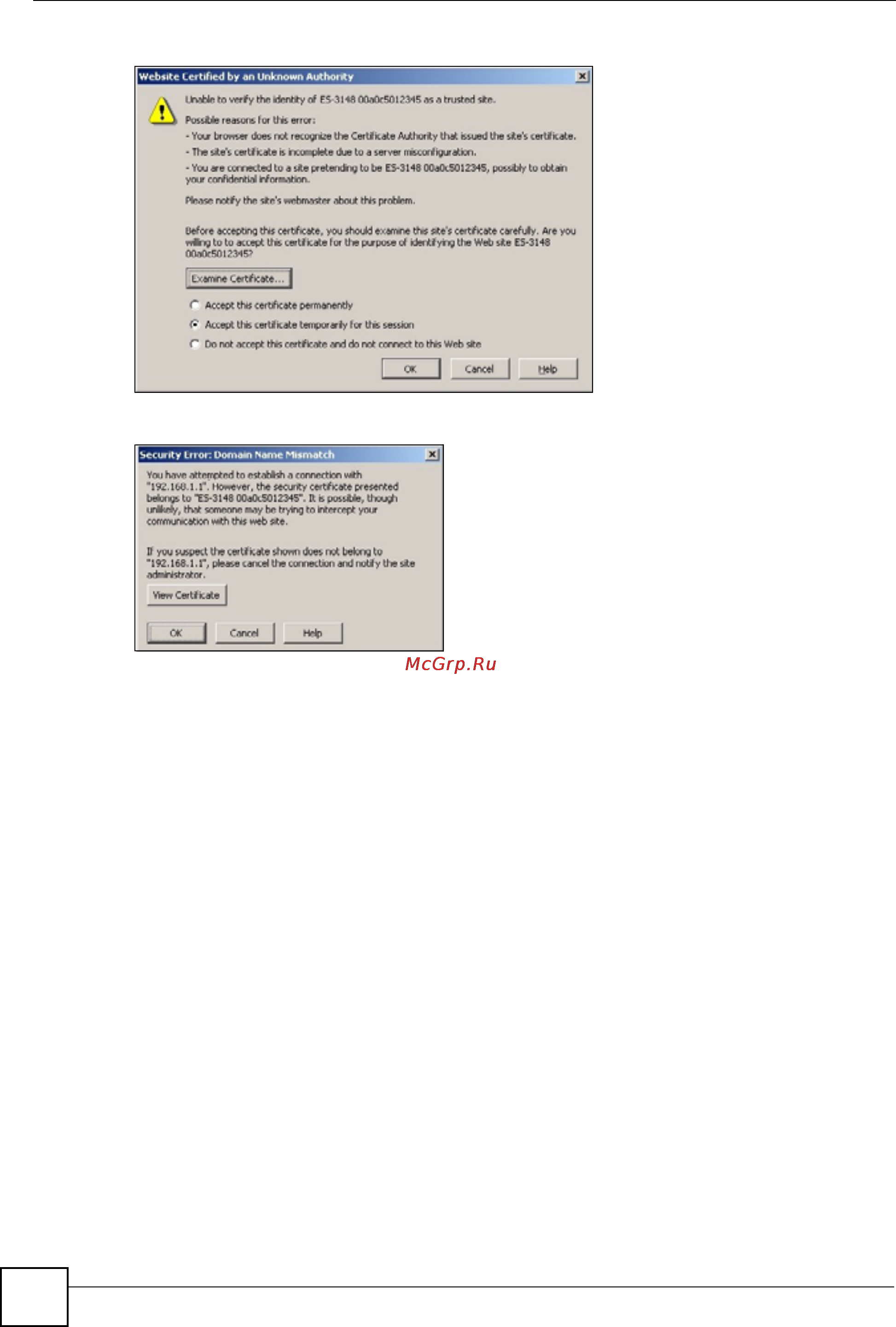

Рисунок 182 Сертификат безопасности 1 (Netscape)
Рисунок 183 Сертификат безопасности 2 (Netscape)
36.8.3 Основной экран
После того, как был принят сертификат и введены имя пользователя и пароль, появится
основной экран коммутатора. В нижней части экрана браузера появится значок замка,
что свидетельствует об установлении защищенного соединения.
