Глава 11 Протокол покрывающего дерева
Руководство пользователя GS-4012F/4024
128
11.6 Настройка протокола MRSTP
Чтобы настроить протокол MRSTP, нажмите на MRSTP на экране Advanced
Application > Spanning Tree Protocol. Более подробную информацию о MRSTP можно
найти в разд.11.1 на стр.117.

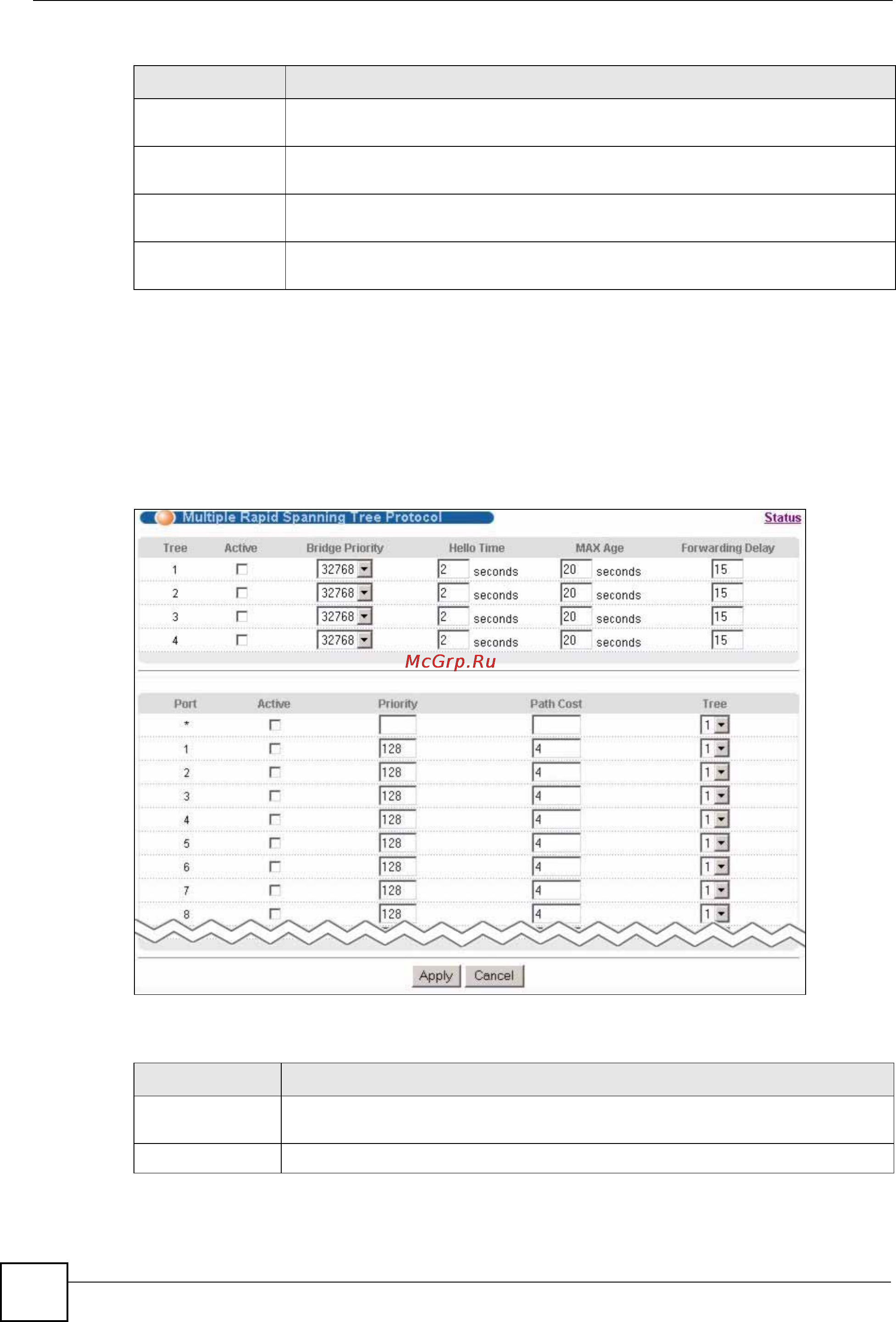

Рисунок 54 Экран Advanced Application > Spanning Tree Protocol > MRSTP
Поля экрана описаны в следующей таблице.
Cost to Bridge Стоимость пути от корневого порта на данном коммутаторе к корневому
коммутатору.
Port ID Уровень приоритета и номер порта на коммутаторе, через который этот
коммутатор должен связываться с корнем покрывающего дерева.
Topology
Changed Times
Количество смен конфигурации покрывающего дерева.
Time Since Last
Change
Время, прошедшее с последней смены конфигурации покрывающего
дерева.
Таблица 26 Экран Advanced Application > Spanning Tree Protocol > Status: RSTP
ПОЛЕ ОПИСАНИЕ
Таблица 27 Экран Advanced Application > Spanning Tree Protocol > MRSTP
ПОЛЕ ОПИСАНИЕ
Status Нажмите Status, чтобы отобразить экран состояния MRSTP Status (см.
рис.53 на стр.127).
Tree Порядковый номер дерева STP (только для чтения).
