Глава 5 Пример первичной настройки
Руководство пользователя GS-4012F/4024
72

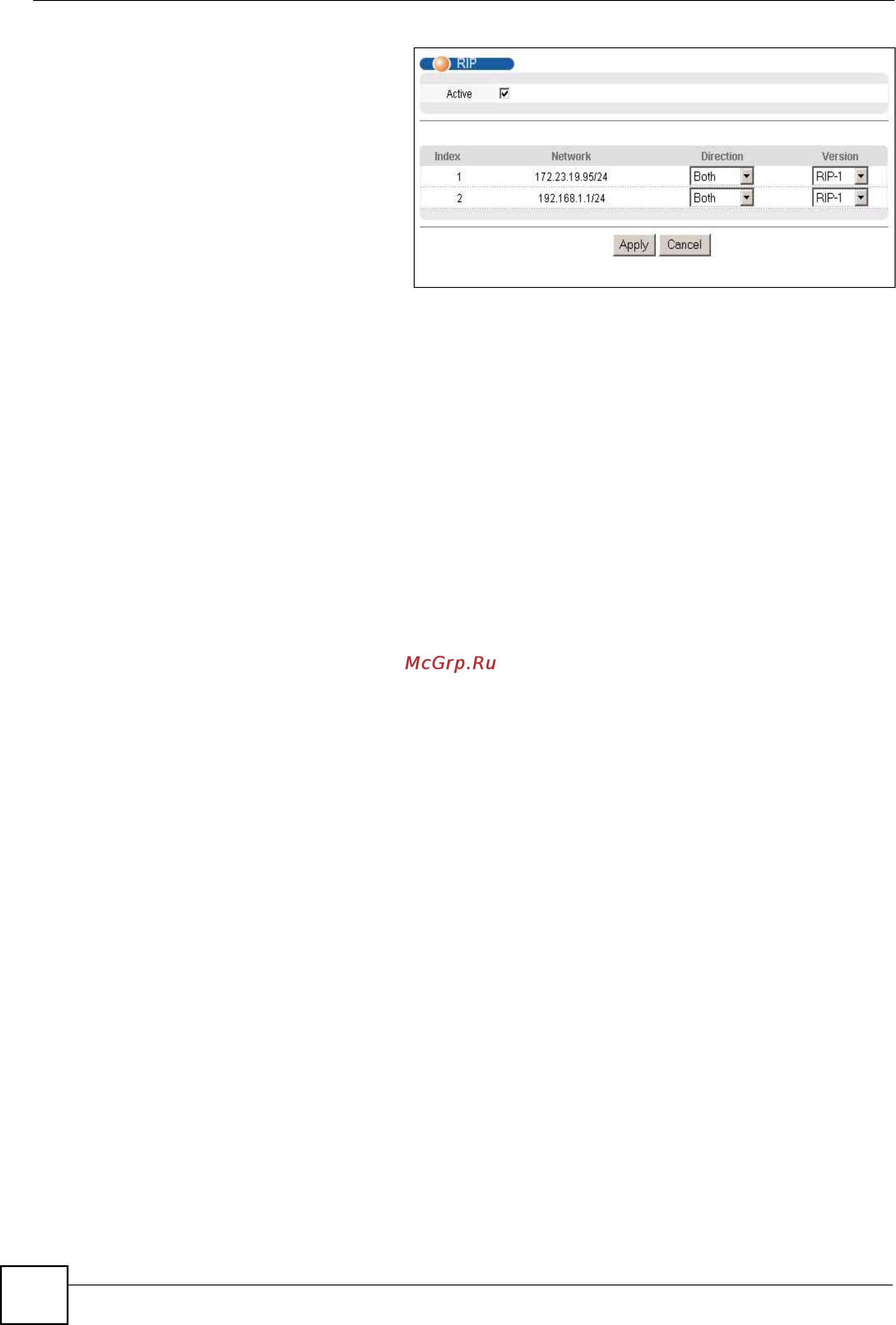

2 В поле Direction выберите
Both, чтобы коммутатор
передавал в
широковещательном
режиме и принимал
маршрутную
информацию.
3 В поле Version выберите
RIP-1, чтобы использовать
универсальный,
поддерживаемый повсеместно формат пакетов RIP.
4 Нажмите Apply, чтобы сохранить изменения в оперативной памяти. Настройки в
оперативной памяти теряются при отключении питания коммутатора.
