Глава 39 Управление кластерами
Руководство пользователя GS-4012F/4024
346

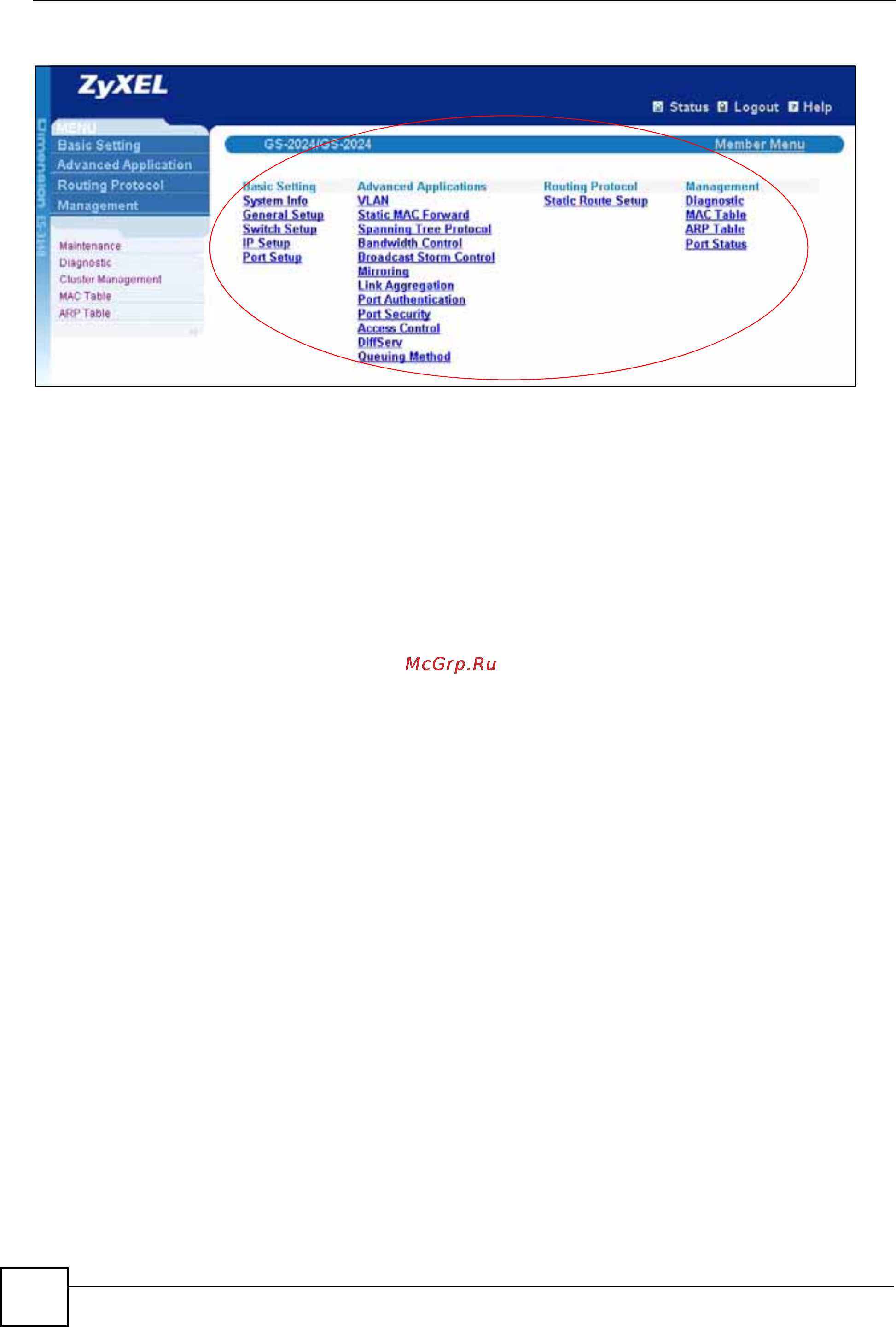

Рисунок 192 Управление кластером: экран Web-конфигуратора члена кластера
39.2.1.1 Загрузка встроенного программного обеспечения на коммутатор-член
кластера
Загрузить встроенное программное обеспечение на коммутатор-член кластера через
менеджер кластера можно посредством FTP, как показано на следующем примере.
