Глава 4Web-конфигуратор
Руководство пользователя GS-4012F/4024
57
B – Нажатие на данную ссылку вызывает сохранение конфигурации в
энергонезависимой памяти коммутатора. После сохранения в энергонезависимой
памяти конфигурация коммутатора остается неизменной даже в случае выключения
питания коммутатора.
C – Нажатие на данную ссылку вызывает переход на страницу состояния коммутатора.
D – Нажатие на данную ссылку вызывает выход из Web-конфигуратора.
E – Нажатие на данную
ссылку открывает страницы справки. На страницах справки
приводятся описания всех экранов настройки.
Чтобы открыть список ссылок в подменю, нажмите на основную ссылку в панели
навигации.

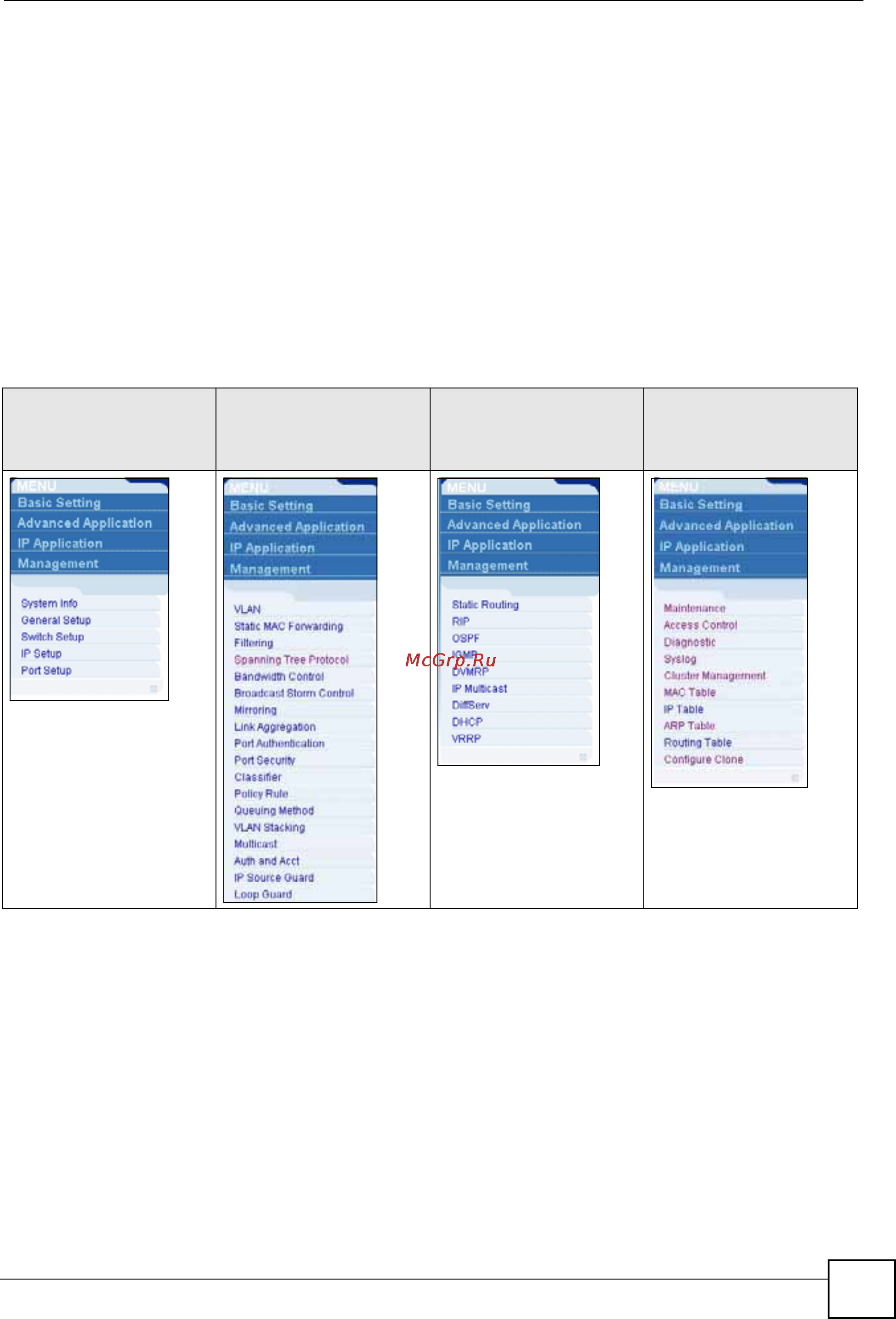

Таблица 3 Обзор подменю панели навигации
BASIC SETTING
(ОСНОВНЫЕ
НАСТРОЙКИ)
ADVANCED
APPLICATION
(РАСШИРЕННЫЕ
ПРИЛОЖЕНИЯ)
IP APPLICATION (IP-
ПРИЛОЖЕНИЯ)
MANAGEMENT
(УПРАВЛЕНИЕ)
