RUS-4
RUS-5
Подготовка

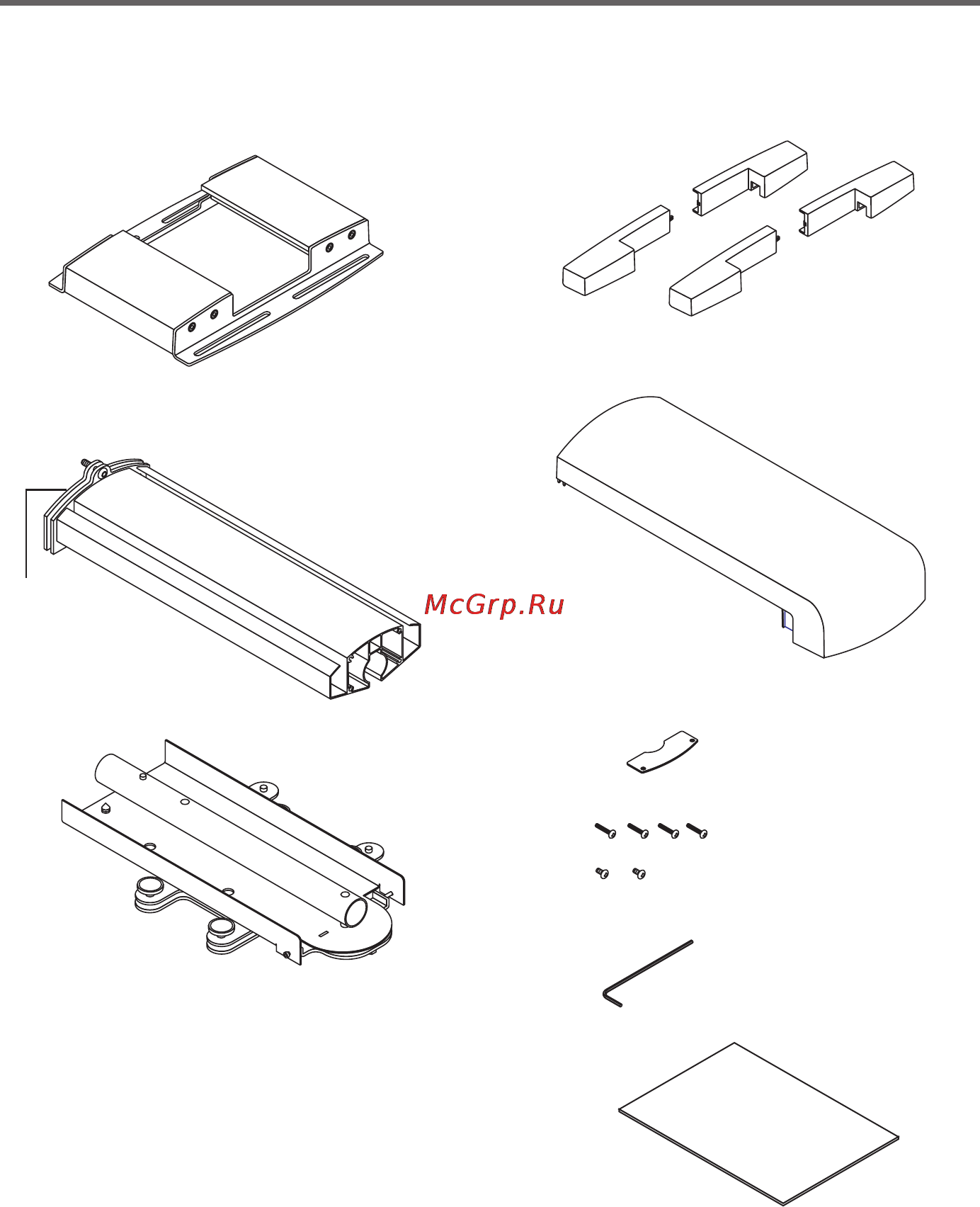

Детали, входящие в комплект
Проверьте комплектацию.
Настенный держатель: 1
Кронштейн: 1
Держатель проектора: 1
Крышка (А, В): 2 пары
Крышка кронштейна: 1
Крепежная пластина (В): 1
Шурупы M4: 4
Шурупы M3,5: 2
Шестигранный ключ: 1
Инструкция по ус тановке и
регулировке: 1
Крепежная
пластина (А)
