3. Coloque el brazo en el adaptador de pared.
a
Afloje los tornillos de fijación del brazo (superior e inferior) con la llave hexagonal suministrada.
b
Introduzca la placa del brazo (A) en el adaptador de pared desde la parte superior y apriete
los tornillos (superior e inferior) que se encuentran cerca del centro del orificio alargado.
* Las cubiertas (A) y (B) deben ser colocada una vez finalizada la instalación y tras completar los ajustes.
4.
Coloque el proyector que ha sido acoplado en el paso 1 en el brazo.
Precaución
Para ello, primero extraiga del proyector los separadores del embalaje. A
continuación sujete la carcasa del proyector con la ayuda de una segunda
persona e introdúzcalo cuidadosamente en el brazo. No sujete el proyector por la
cubierta del cable ni por el área del espejo, y no toque ni el espejo ni el objetivo.
a

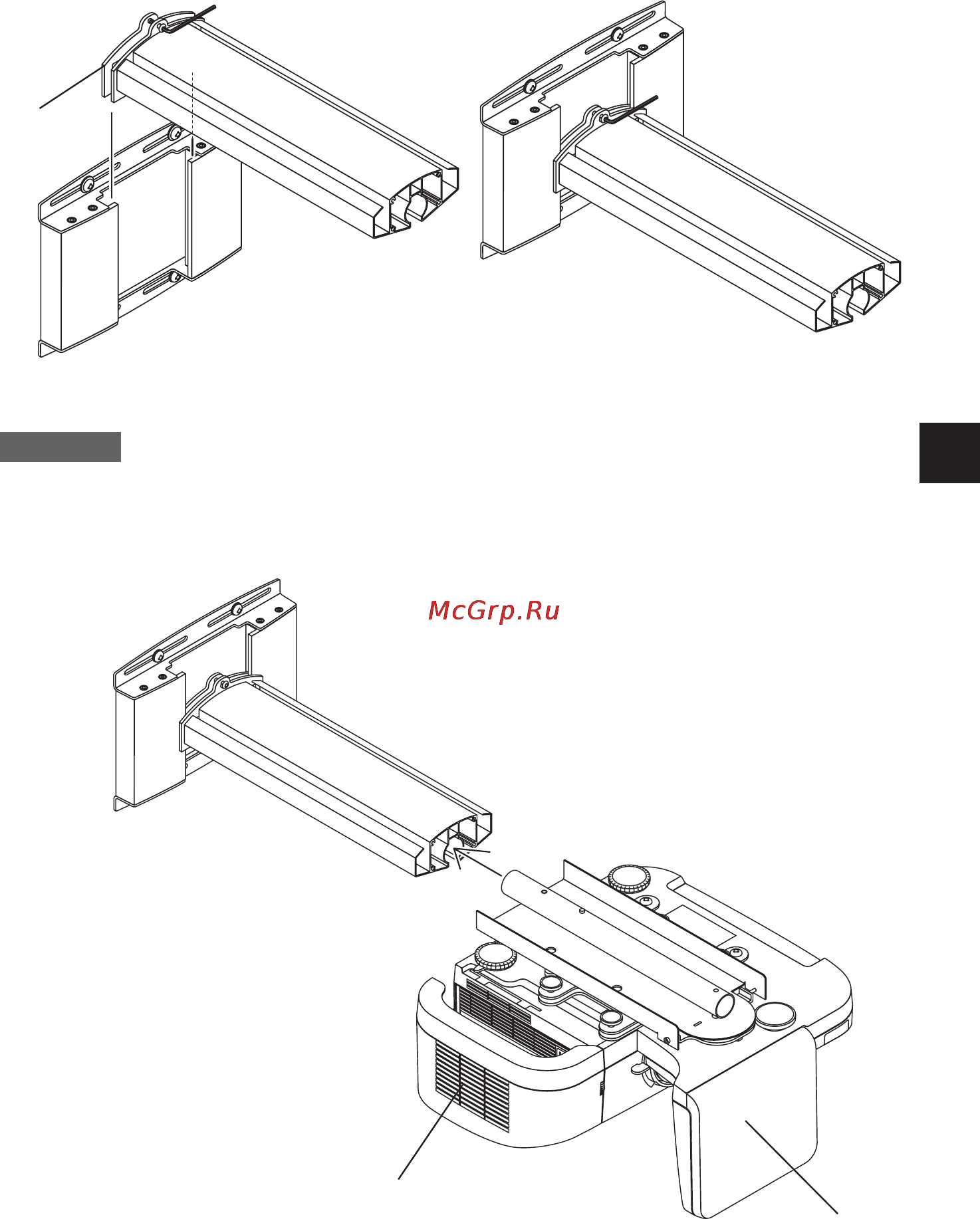

Introduzca el eje central del adaptador del proyector en el brazo.
Cubierta del cable
Área del espejo
a
Placa(A)
